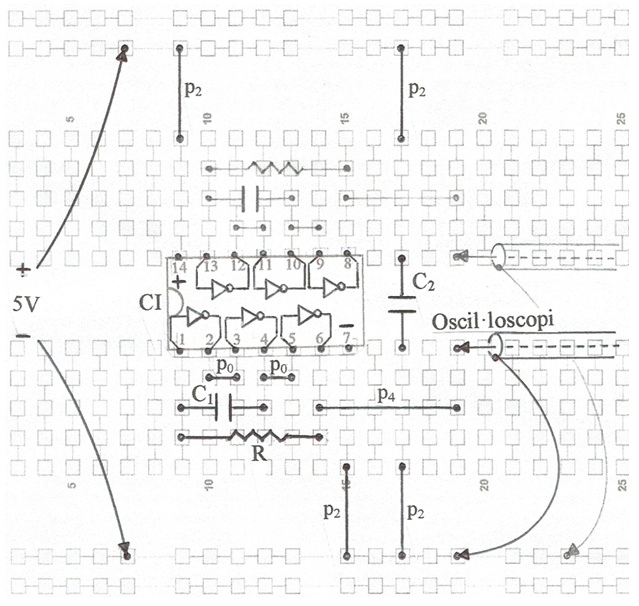

A la fig. 1 s'indica l'esquemàtic d'un oscil·lador RC que utilitza portes NOT.  A la fig. 2 s'indica la planificació del muntatge i a la fig. 3, una fotografia.

fig. 1

fig. 2

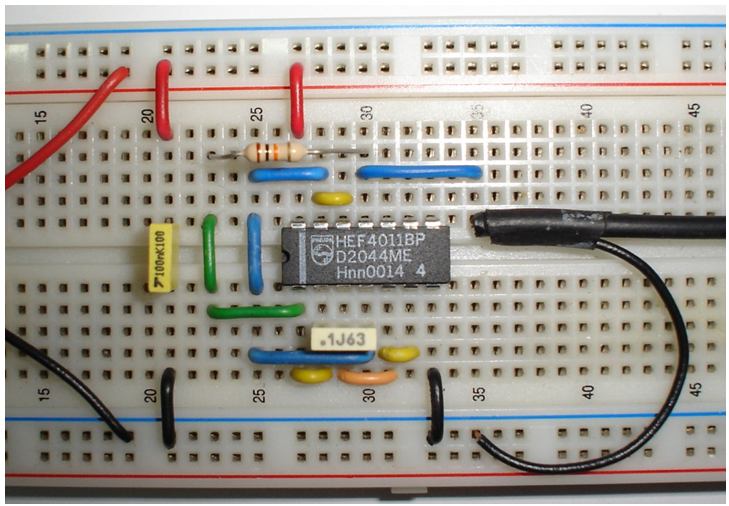

fig. 3

            A la fig. 2, i amb traç menys contrastat, s'indica la possibilitat de muntar simultàniament un altre oscil·lador a la fi de, en cas necessari, poder disposar de dos senyals.

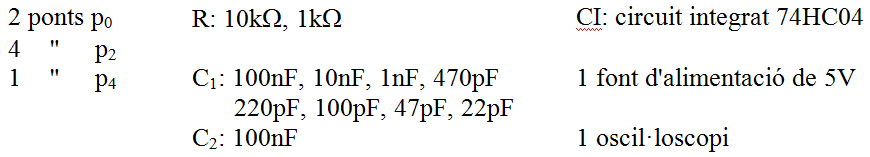

            Relació de components:

            Les resistències són de  0,25W  de dissipació.

            Procediment:

            • Comenceu amb la resistència de  10kΩ  i el condensador de  100nF. Observeu la forma i amplitud del senyal generat i mesureu la seva freqüència i el seu cicle de treball -duty cycle.

            • Continueu amb valors de  C  i  R  més petits i procediu igual que abans.

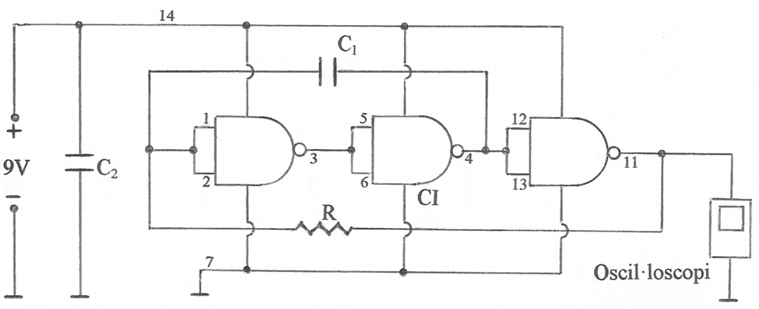

            A l'esquemàtic de la fig. 4 s'indica un oscil·lador RC que utilitza portes NAND.  Observeu que les entrades de les portes estan unides, llavors actuen com portes NOT.

fig. 4

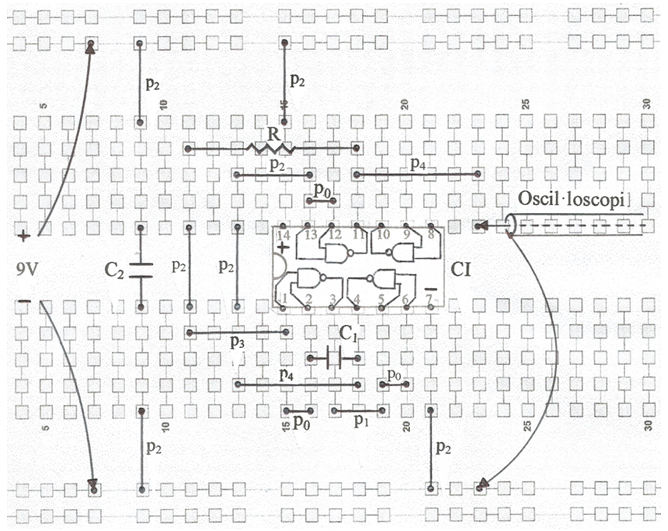

            A la fig. 5 s'indica la planificació del muntatge i a la fig. 6, una fotografia.

fig. 5

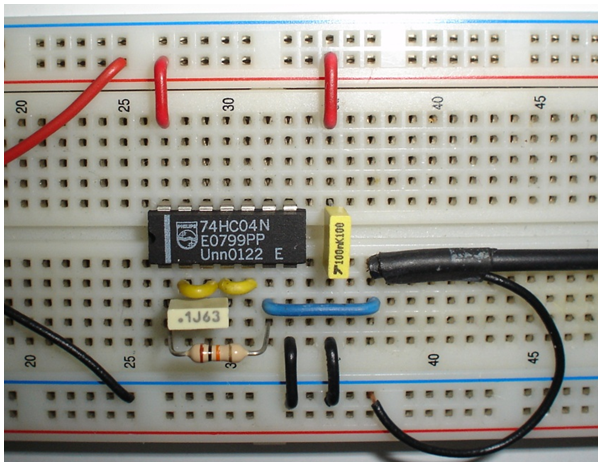

fig. 6

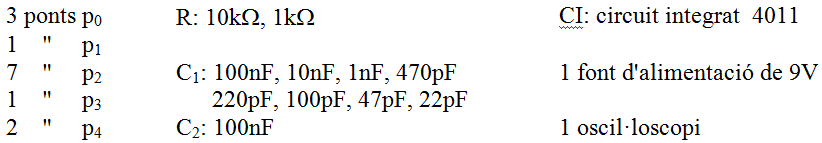

            Relació de components:

            Les resistències són de  0,25W  de dissipació.

            Procediment: igual que en l'assaig anterior.
