           El muntatge de circuits electrònics emprant les plaques base conegudes popularment com  protoboards ,  és un sistema ràpid per assajar els circuits que se li plantegen a l'estudiant a l'hora de fer pràctiques de laboratori de determinades assignatures. El sistema també resulta útil per al professional i l'afeccionat ja que pot ser un pas previ abans d'abordar el muntatge definitiu del circuit en una placa de circuit imprès. Hi pot haver un pas previ al muntatge del circuit a la protoboard : la simulació del seu funcionament amb l'ordinador.

Detalls

Escrit per Carles Díaz i Peris

Categoria: Presentació i Instruccions

Publicat el 12 Mai 2016

Vist: 3497

            Protoboards

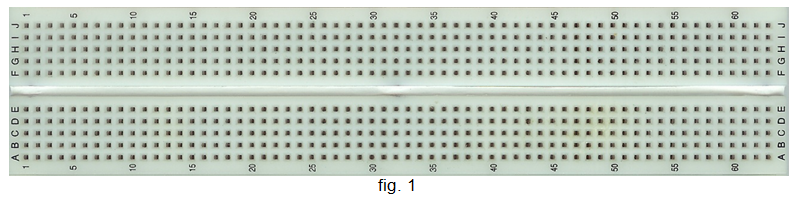

N’hi ha de diferents mides i configuracions. També hi han disponibles mòduls que es poden anar acoblant, el que permet fer combinacions en funció de les necessitats o preferències de l’usuari.  A la fig. 1 es pot veure l’aspecte d’un mòdul de nodes de connexió.

Detalls

Escrit per Carles Díaz i Peris

Categoria: Presentació i Instruccions

Publicat el 29 Mai 2016

Vist: 2462

Components de dos terminals: resistències, condensadors, díodes, etc.

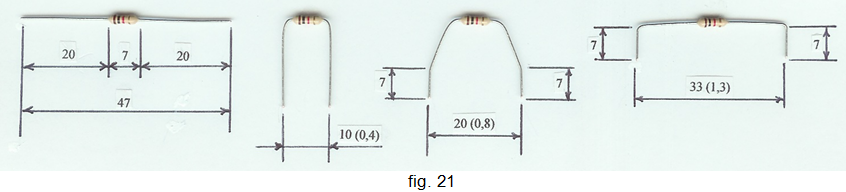

Les resistències més utilitzades són les de pel·lícula de carbó -grafit. Els seus terminals acostumen a estar engomats per la qual cosa s’han de retallar o netejar, suprimir les rebaves amb la llima i doblegar-los adequadament per inserir-la a la placa.  A la fig. 21 es mostra una resistència de pel·lícula de carbó de 0,25 W de dissipació on es suggereixen la longitud dels terminals retallats i tres exemples de com doblegar-los segons els requeriments del muntatge que es faci. La separació entre els terminals es dóna en polsades -entre parèntesi- i el seu valor equivalent aproximat en mm. Cal observar que, en qualsevol cas, els terminals s’han d’inserir perpendicularment a la superfície de la placa.

Detalls

Escrit per Carles Díaz i Peris

Categoria: Presentació i Instruccions

Publicat el 29 Mai 2016

Vist: 3440

Conductors d’alimentació

El circuit a assajar por requerir alimentació simple o simètrica.

En el cas d’alimentació simple es necessiten dos cables els quals es poden construir seguint el mateix procediment que per als cables del multímetre. Hauran de ser més llargs, per exemple entre 60 i 80 cm, depenent de la distància de la font d’alimentació a la placa base.

A la fig. 39 s’indica un exemple de construcció amb cable paral·lel bicolor, d’uns 60 cm de longitud i amb terminals soldats. En el centre de la imatge s’indica un altre possible tipus de terminal a emprar. Finalment els terminals es tallen de manera que sobresurtin 7 mm de l’extrem del tub termoretràctil i es poleixen les rebaves de les puntes amb una llima fina.
