De la família de corbes característiques d'un BJT, les de sortida són les més utilitzades a l'hora de dissenyar circuits on intervé aquests component.  A la fig. 1 s'indiquen aquestes corbes:  IC(VCE)  per a diferents valors de  IB .



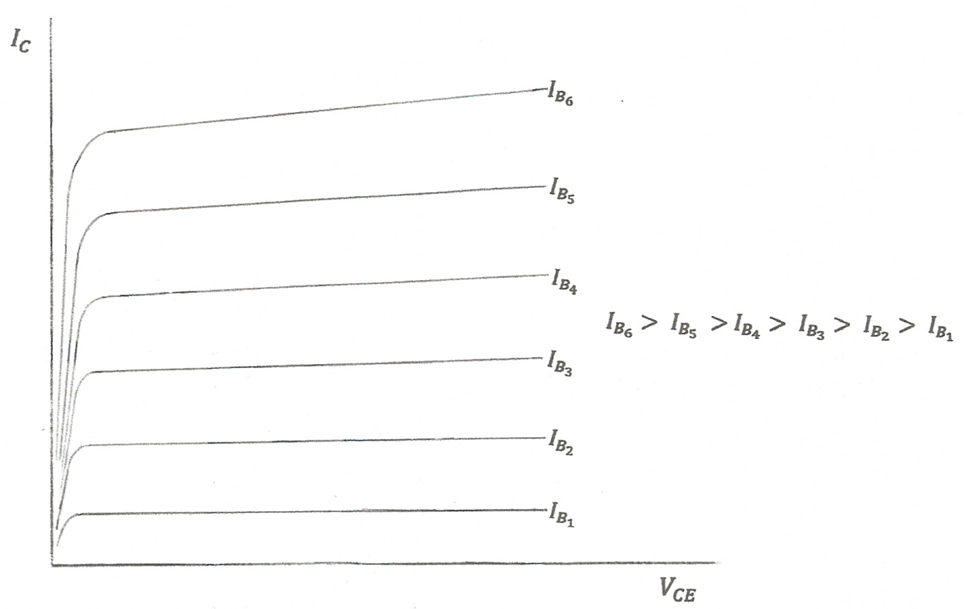

fig. 1

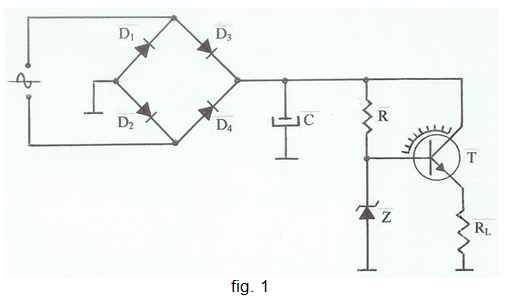

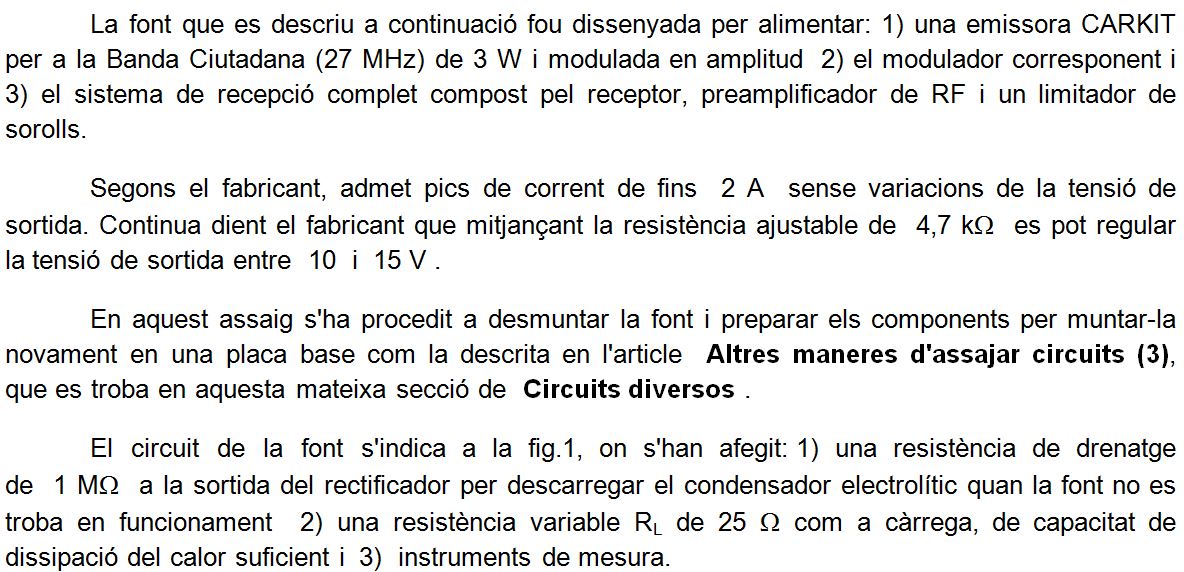

A la  fig. 1  s’indica el circuit.

Es tracta d’un pont rectificador seguit d’un condensador per allisar la tensió, d’un díode zener per a estabilitzar la sortida i una etapa de potència amb un transistor. El valor de la tensió que proporciona la font dependrà del zener utilitzat.

            Plantejament:

            Es disposa d'uns auriculars, la impedància dels quals val  64 Ω  resistius, i una font d'alimentació de  1,5 V -per exemple una pila d'aquesta tensió.  Es pretén fer una etapa amplificadora per a aquests auriculars amb un BJT en emissor comú.  S'escull aquesta configuració a fi d'obtenir una impedància d'entrada alta i un guany de tensió moderat.

            Resolució:

          Al tractar-se  d'uns  auriculars,  la potència d'àudio que necessitem és molt minsa  -veure pràctica:  Auriculars- per la qual cosa la potència a dissipar pel BJT serà molt petita i es podrà:  1) emprar un transistor de petit senyal i  2) un circuit molt simple on no calgui tenir en compte l'estabilitat tèrmica ja que el BJT pràcticament no tindrà increment de temperatura. A la fig.1 s'indica el circuit més simple que es pot utilitzar.

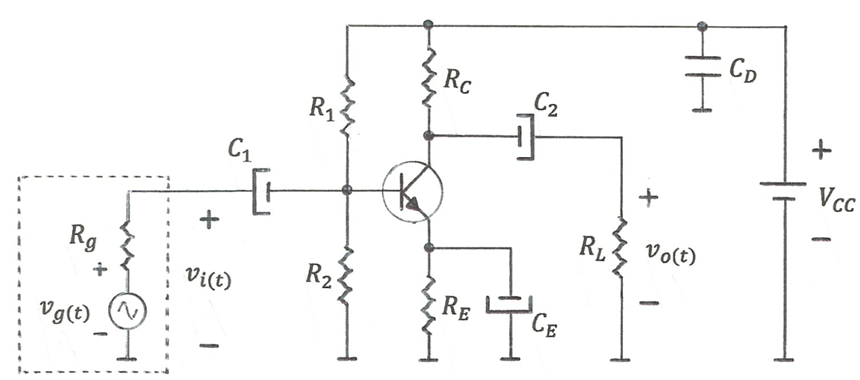

            A la fig. 1 s'indica l'esquemàtic d'una etapa amplificadora amb un BJT en E.C. on s'empra l'anomenat circuit d'autopolarització, el qual està format per una resistència   RE  en sèrie amb l'emissor i un divisor de tensió en el circuit de la base format per les resistències  R1   i   R2 .  Com es veurà, aquest circuit proporciona estabilitat del punt de treball   Q    del  BJT en front a canvis de temperatura i variacions dels paràmetres d'aquest.

fig. 1

           S'utilitzarà un JFET canal N, per exemple el  BF245B.  La identificació dels seus terminals s'indica a la fig. 1.

          Per poder representar les característiques   ID(VGS)    i    ID(VDS)   per a diferents valors de   VGS   en la zona de saturació, que són les que ens interessen en un circuit amplificador, la fórmula:

ens diu que només cal conèixer els paràmetres    IDss    i    VGSoff    del dispositiu.  A fi que les diferències entre les previsions i els resultats obtinguts siguin mínimes, prèviament es determinaran experimentalment aquests valors corresponents al JFET que s'utilitzi.  A la fig.2 s'indica el circuit per determinar   IDss , on es veu que es fa   VGS = 0 .

            Abans de fer aquesta pràctica cal haver fet, o almenys llegit, l'anterior pràctica  Corbes característiques de sortida d'un BJT en emissor comú (E.C.).

            En aquesta pràctica determinarem les característiques abans esmentades corresponents a dos  BJT  NPN  2N3904 en connexió Darlington. Observació : Encara que en aquesta pràctica s'empren dos BJTs iguals, en general aquests poden ser diferents.

            Recordatori:

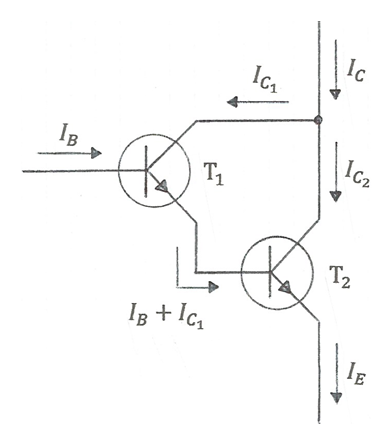

            A fi d'obtenir, com es veurà, uns guanys de corrent elevats i una impedància d'entrada elevada, una manera de aconseguir-ho és emprant la connexió Darlington de dos BJTs . A la fig. 1 s'indica dita connexió.

fig. 1

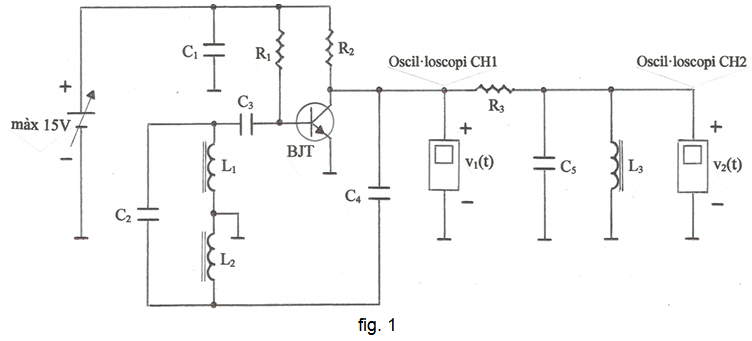

           A la  fig. 1  s’indica el circuit.

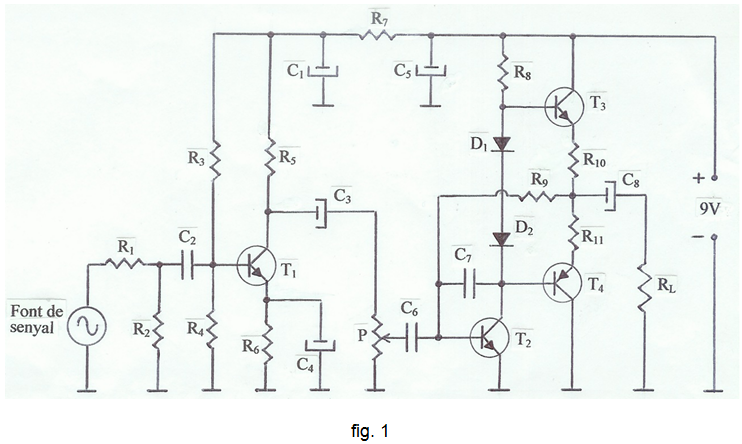

           L'esquemàtic s'indica a la fig. 1.

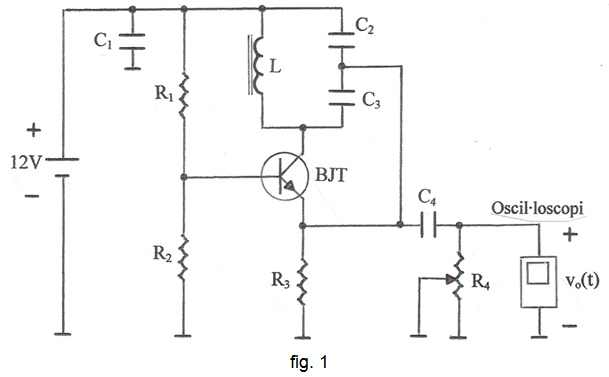

          L'esquemàtic s'indica a la fig. 1.
