L'esquemàtic s'indica a la fig. 1.
Totes les resistències són de 0,25 W de dissipació.
Totes les inductàncies són de tipus axial amb nucli de ferrita.
Els condensadors C2, C3 i C4 són de coeficient de temperatura nul -npo.
Relació de components:
La identificació dels terminals del transistor s'indica a la fig. 2.

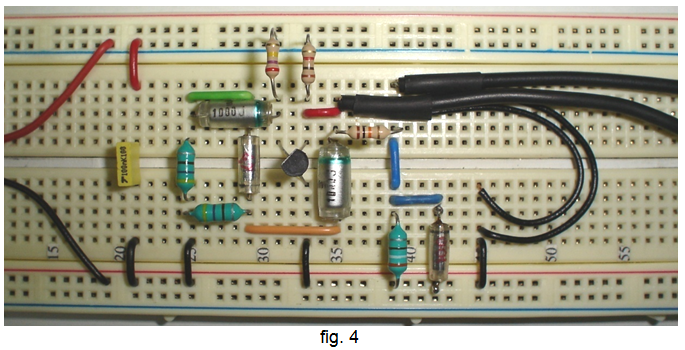

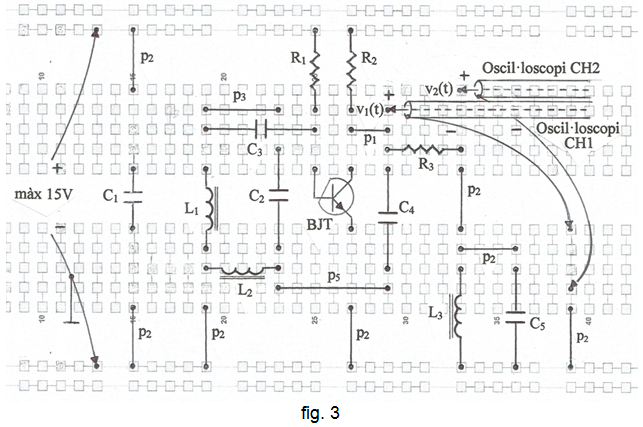

La planificació del muntatge s'indica a la fig. 3 i a la fig. 4, una fotografia.
Comentaris i suggeriments:
El coeficient de temperatura nul exigit per als condensadors contribueix a millorar l'estabilitat de la freqüència de l'oscil·lador. Per la mateixa raó el factor de qualitat de les inductàncies interessa que sigui elevat, per la qual cosa, en determinats muntatges, les inductàncies axials amb nucli de ferrita emprades en aquest exemple no serien adequades.
En aquest muntatge s'ha afegit un filtre passiu passabanda a la sortida de l'oscil·lador a la fi d'aconseguir una forma d'ona sinusoïdal.
Compareu les formes d'ona dels senyals abans i després del filtre.
Comproveu que la freqüència del senyal obtingut s'ajusta sensiblement a la prevista. S'observarà que el valor de la tensió d'alimentació influeix en el valor de la freqüència obtinguda, per la qual cosa en moltes aplicacions cal estabilitzar-la.
Varieu el valor de la tensió d'alimentació des d'uns 5 V al valor màxim de 15 V per comprovar els valors de la tensió i de la freqüència per als quals el filtre de sortida queda ben sintonitzat. Cal tenir en compte que les capacitats d'entrada de l'oscil·loscopi juntament amb les capacitats dels cables coaxials que el connecten al circuit, afecten al valor de la freqüència del senyal generat.
