A la fig. 1 s’indica el circuit.
L’amplificador consta d’una etapa prèvia en emissor comú seguida de l’etapa final amb transistors complementaris. El senyal d’entrada a l’amplificador s’obté d’un divisor de tensió connectat a la sortida de la font de senyal, a fi d’aconseguir una amplitud prou petita.
Totes les resistències són de 0,25 W de dissipació. La relació de components és:
A la fig. 2 s’identifiquen els terminals dels transistors emprats.

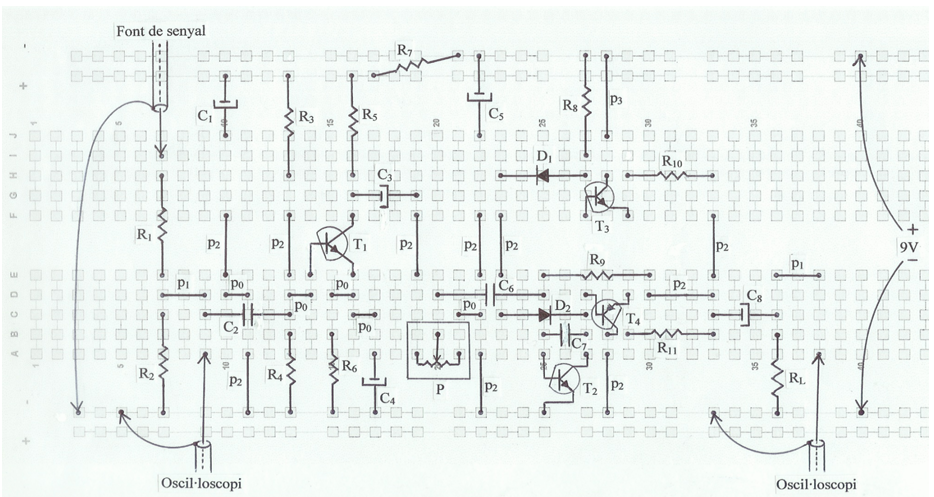

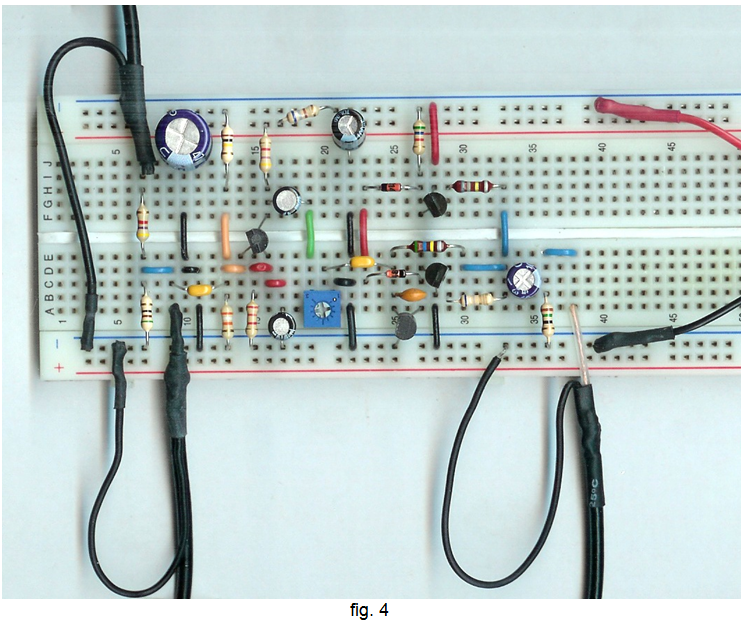

A la fig. 3 s’indica la planificació del muntatge i a la fig. 4, una fotografia.
fig. 3
Comentaris:
L’amplitud del senyal d’entrada a l’amplificador pot ser d'1 mV, sinusoïdal i la freqüència al voltant d'1 kHz. S’obté una tensió de sortida de fins ≈ 1,2 V amb poca distorsió i una potència d’uns 9,5 mW.
