Detalls

Escrit per Carles Díaz i Peris

Categoria: Circuits amb AOs

Publicat el 20 Març 2016

Vist: 3080

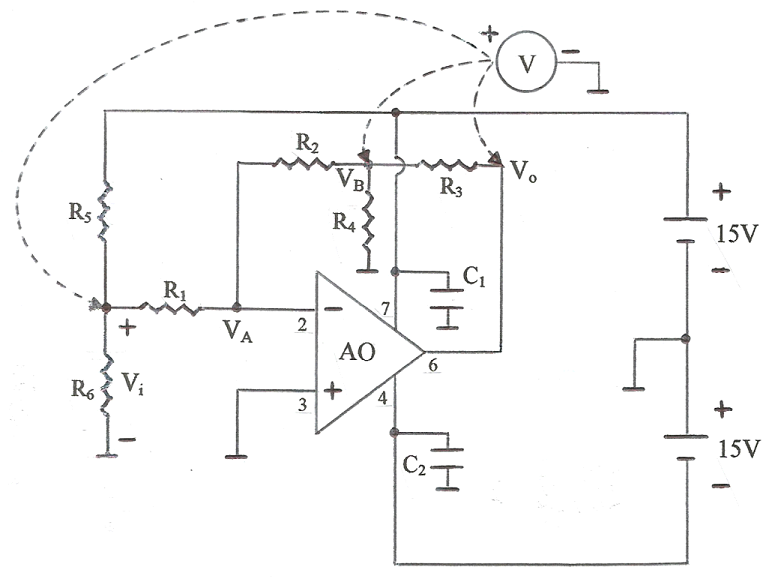

 Es tracta d'un circuit inversor amb una xarxa en "T" en el camí de realimentació. A la fig. 1 s'indica el circuit.

 fig. 1

Detalls

Escrit per Carles Díaz i Peris

Categoria: Circuits amb AOs

Publicat el 22 Juliol 2016

Vist: 2026

           El circuit de la  fig. 1  correspon a un amplificador no inversor fet amb un amplificador operacional.

Detalls

Escrit per Carles Díaz i Peris

Categoria: Circuits amb AOs

Publicat el 22 Juliol 2016

Vist: 2383

El valor decimal d'un nombre binari de tres bits és:   V₍₁₀ = D₂·2² + D₁·2 + D₀ ,  amb   D₂   el bit més significatiu (MSB) i   D₀   el bit menys significatiu (LSB).  Aquesta conversió es pot aconseguir amb el circuit bàsic de la fig. 1.

Es tracta d'un sumador/inversor de tres entrades amb un AO, on els valors de les resistències s'escullen de manera que els guanys des del MSB al LSB siguin, respectivament,  -2² ,  -2   i  -1 .

Detalls

Escrit per Carles Díaz i Peris

Categoria: Circuits amb AOs

Publicat el 23 Juliol 2016

Vist: 2426

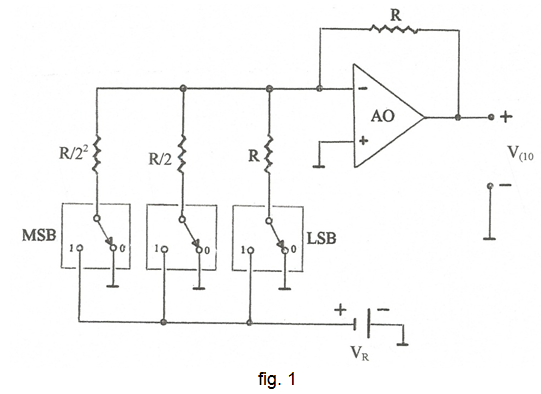

El valor decimal d'un nombre binari de tres bits és:   V₍₁₀ = D₂·2² + D₁·2 + D₀ ,  amb   D₂   el bit més significatiu (MSB) i   D₀   el bit menys significatiu (LSB).  Aquesta conversió es pot aconseguir amb el circuit de la fig. 1.

El senyal binari d'entrada es simula mitjançant commutadors manuals, de manera que quan una entrada es connecta a massa tenim un  0  lògic en ella, i un  1  lògic quan es connecta a una tensió de referència   V_R .

Detalls

Escrit per Carles Díaz i Peris

Categoria: Circuits amb AOs

Publicat el 23 Juliol 2016

Vist: 2535

A la fig. 1 s'indica l'esquemàtic bàsic.

Detalls

Escrit per Carles Díaz i Peris

Categoria: Circuits amb AOs

Publicat el 23 Juliol 2016

Vist: 2226

Aquesta pràctica és una ampliació de l'anterior:  Amplificador diferencial amb AO , llavors es convenient fer en primer lloc dita pràctica anterior.

Aquest circuit permet aconseguir un amplificador diferencial amb una impedància d'entrada pràcticament infinita, de manera que no carrega el dispositiu sensor connectat a la seva entrada o bé alguna etapa prèvia que pugui haver-hi.  Això s'aconsegueix intercalant entre els terminals d'entrada i l'amplificador diferencial, circuits seguidors de tensió.

A més, com es veurà, també hi ha una millora del CMRR ja que a la primera etapa es pot aconseguir un guany en mode diferencial molt més gran que en mode comú. Aquest guany es pot variar actuant sobre una única resistència. L'esquemàtic bàsic s'indica a la fig. 1.

Detalls

Escrit per Carles Díaz i Peris

Categoria: Circuits amb AOs

Publicat el 21 Octubre 2016

Vist: 2925

              En aquesta pràctica s'assaja un circuit comparador sense histèresi, emprant un amplificador operacional.

            A  la  fig. 1  s'indica  un  esquemàtic  del  seu  principi  de  funcionament  i  a  la  fig. 2,  la  seva  característica  sortida-entrada    V_o(V_i) .

fig. 1

fig. 2

Detalls

Escrit per Carles Díaz i Peris

Categoria: Circuits amb AOs

Publicat el 29 Octubre 2016

Vist: 2109

            Abans  de  fer  aquesta  pràctica  és convenient haver fet, o al menys llegit, l'anterior:  Circuit comparador amb AO (1).

            Un circuit comparador sense histèresi com l'anterior, pot produir funcionaments erràtics en els sistemes que controli si la tensió d'entrada   V_i   conté soroll.  En aquests casos cal que la característica sortida-entrada    V_o(V_i)    presenti una histèresi com s'indica a la fig. 1, on s'observa que el valor de la tensió a la qual es produeix la transició no és únic sinó que varia depenent de si    V_o = +V_oSat    o si   V_o = -V_oSat .

fig. 1

            El marge d'histèresi    V_h   evita que possibles sorolls, d'amplitud inferior a   V_h  , superposats al senyal d'entrada   V_i   puguin afectar  el  normal  funcionament  de  les  màquines  o  dels  dispositius  que  el  comparador  pugui controlar -raoneu-ho.  El comparador amb histèresi també es coneixen com disparador d'Schmitt  -o trigger Schmitt .

Detalls

Escrit per Carles Díaz i Peris

Categoria: Circuits amb AOs

Publicat el 24 Juliol 2016

Vist: 2166

           Abans de fer aquesta pràctica és convenient haver fet, o al menys llegit, les anteriors pràctiques dels circuits comparadors amb AO.

L'esquemàtic per analitzar el funcionament del circuit s'indica a la fig. 1.  Considerarem l'AO com un dispositiu  ideal  on  els corrents per les seves entrades són nuls. Com que hi ha una realimentació positiva, l'AO no funcionarà en la seva zona lineal i la sortida   V_o   només podrà ser una tensió de saturació  -raoneu-ho.

S'observa que el circuit és un comparador amb histèresi amb una tensió de referència   V_R = 0   i la tensió d'entrada   V_i   és la tensió d'un condensador   C   que es carrega amb la tensió de sortida   V_o   de l'AO.

fig. 1

Detalls

Escrit per Carles Díaz i Peris

Categoria: Circuits amb AOs

Publicat el 17 Novembre 2016

Vist: 1752

            Abans de fer aquesta pràctica cal haver fet, o al menys llegit, l'anterior: Multivibrador astable.

            A la fig. 1 s'indica l'esquemàtic bàsic per analitzar el funcionament del circuit.

fig. 1

            En el circuit d'un multivibrador astable s'afegeixen un díode   D   en paral·lel amb    C    i un polsador    P ,  del tipus normalment obert, en paral·lel amb   R_i .
