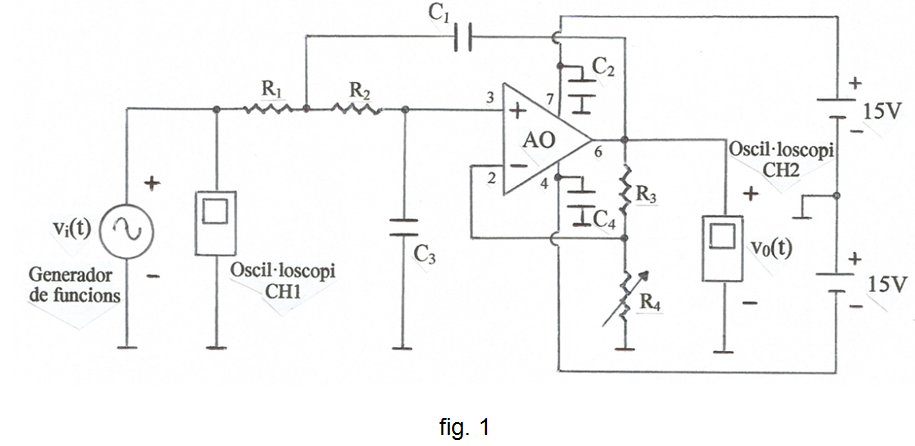

L'esquemàtic s'indica a la fig. 1.
Les resistències fixes són de 0,25W de dissipació.

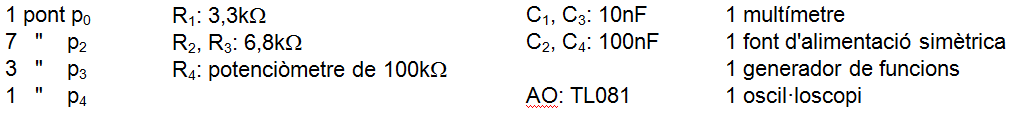

Relació de components:

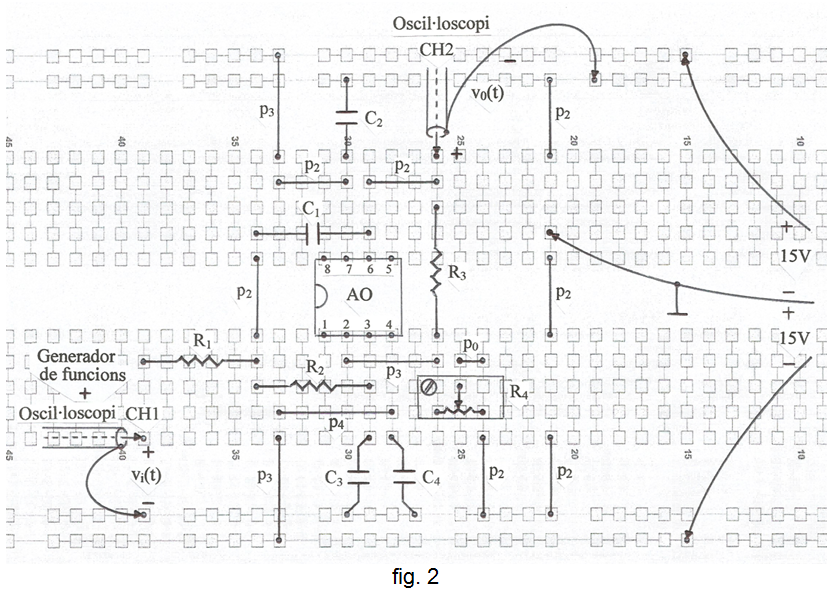

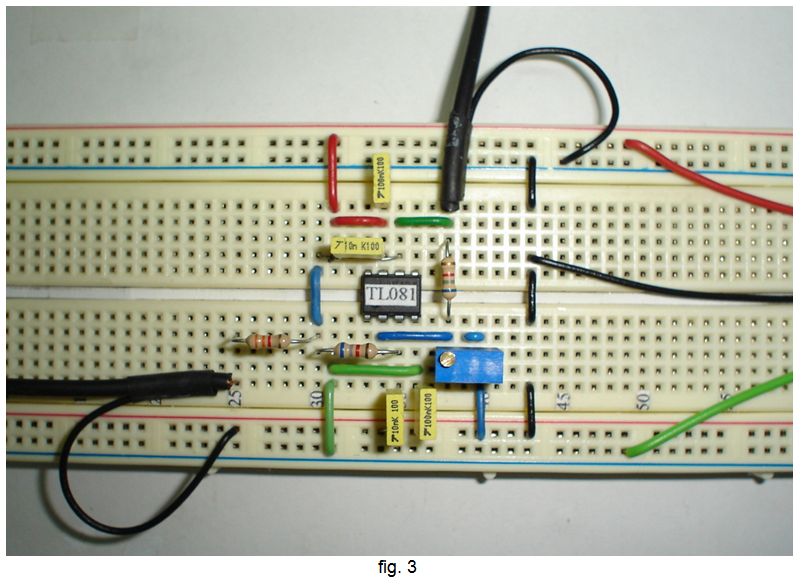

La planificació del muntatge s'indica a la fig. 2 i a la fig. 3, una fotografia.
Suggeriments:
Trobeu la funció de transferència H(s) = V0(s) / Vi(s) per comprovar que es tracta d'un circuit de 2on ordre.
El coeficient d'amortiment ξ es pot ajustar mitjançant la resistència variable R4 .
Es pot analitzar la resposta a l'esglaó mitjançant un senyal periòdic rectangular, la freqüència angular del qual sigui molt més petita que la freqüència angular natural no amortida ω0 del circuit, a la fi de permetre que el transitori quasi bé s'extingeixi després de cada flanc -raoneu-ho.
En base als valors dels components, determineu ω0 i el marge de valors de ξ que donen lloc a un circuit sobreamortit, amb amortiment crític, subamortit, oscil·lador i inestable.
Determineu la resposta en freqüència.
