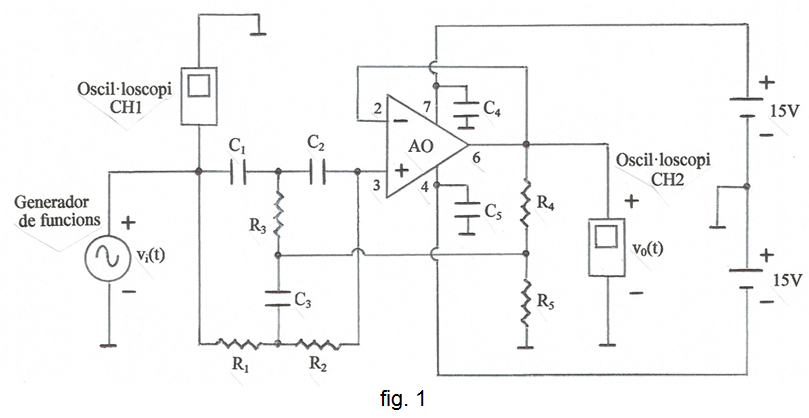

L'esquemàtic s'indica a la fig. 1.

            Totes les resistències són de  0,25W  de dissipació.

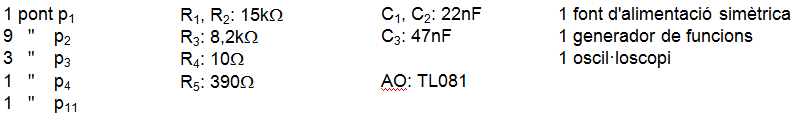

            Relació de components:

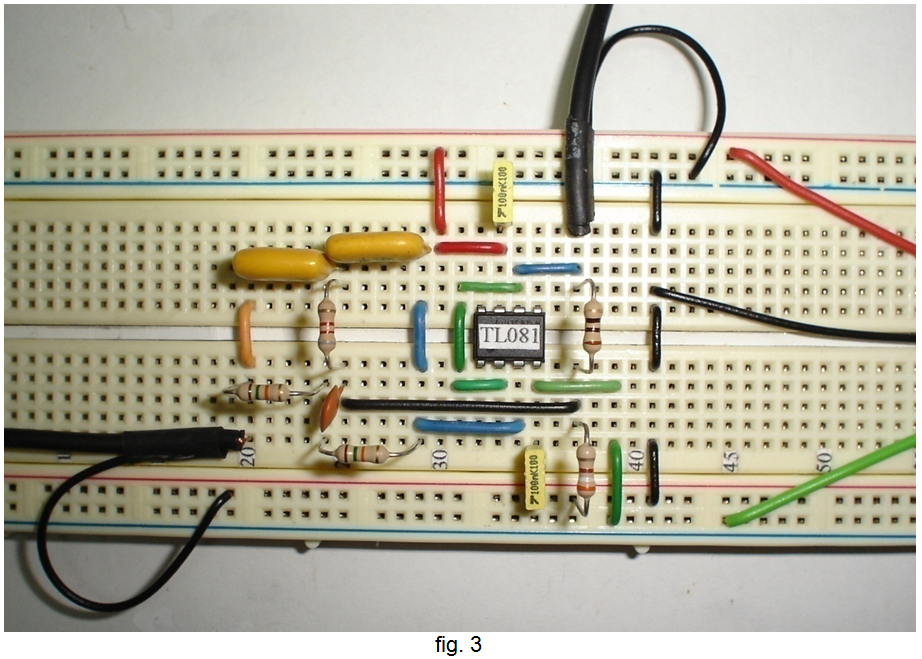

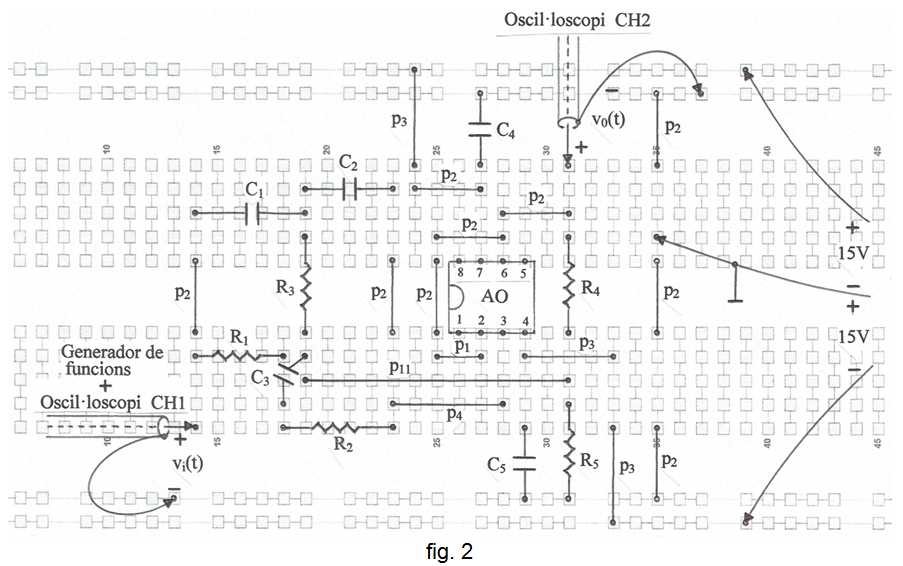

            La planificació del muntatge s'indica a la fig. 2 i la fig. 3, una fotografia.

            Suggeriments:

            Trobeu la funció de transferència   H(s) = V₀(s) / V_i(s) .

        Comproveu que la freqüència central de la banda atenuada, l'atenuació i la selectivitat obtingudes coincideixin sensiblement amb els valors previstos.

           Canvieu el valor del condensador  C₃  al voltant de l'indicat per comprovar els canvis obtinguts.

           Fins i tot, comproveu els canvis que s'obtenen per a diferents condensadors  C₃  del mateix valor nominal.
