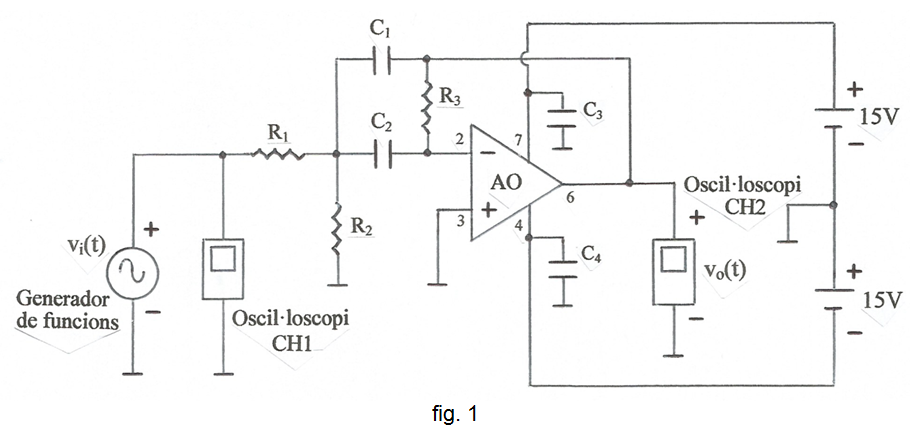

L'esquemàtic s'indica a la fig. 1.

            Totes les resistències són de  0,25W  de dissipació.

            Relació de components:

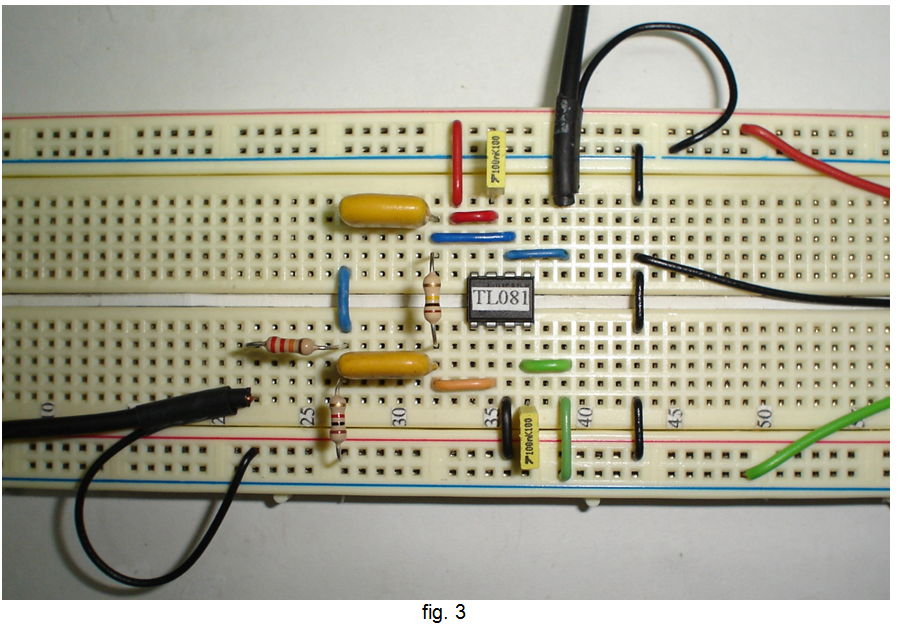

            La planificació del muntatge s'indica a la fig. 2 i a la fig. 3, una fotografia.

            Suggeriments:

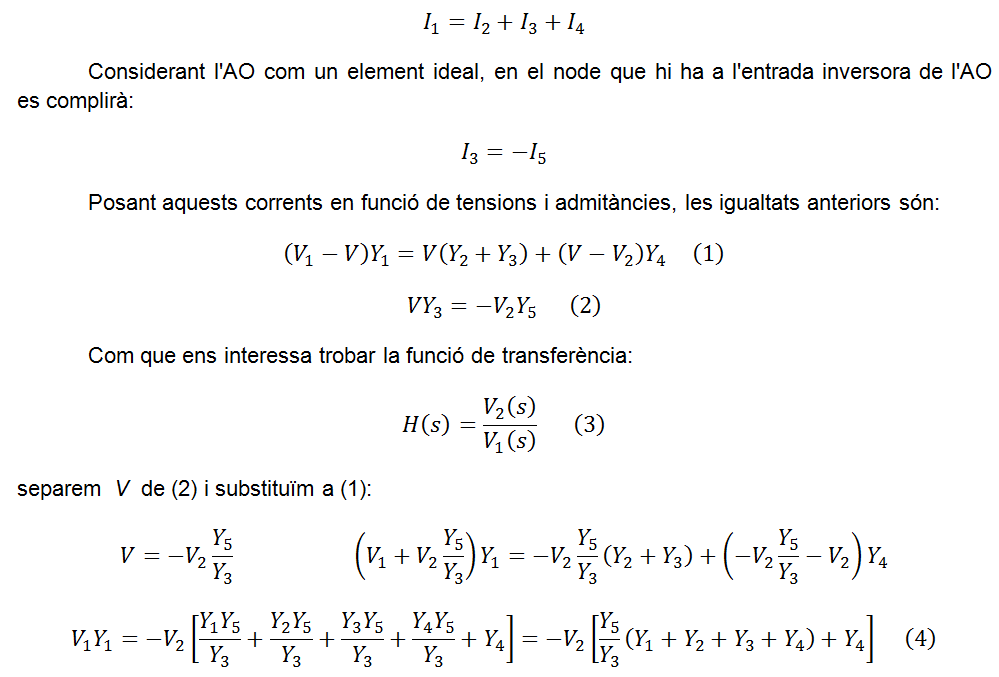

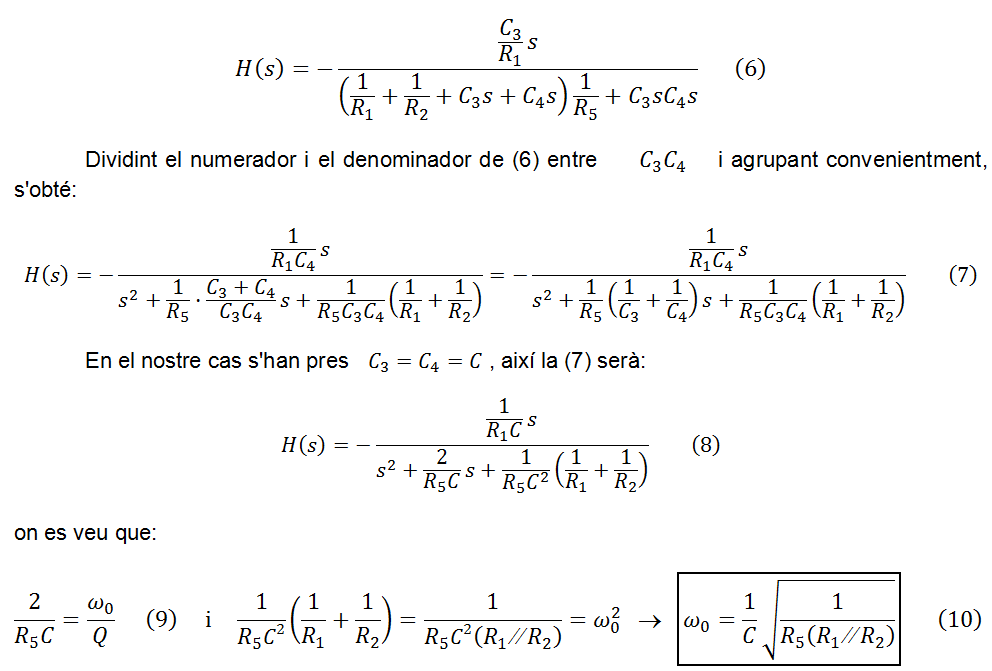

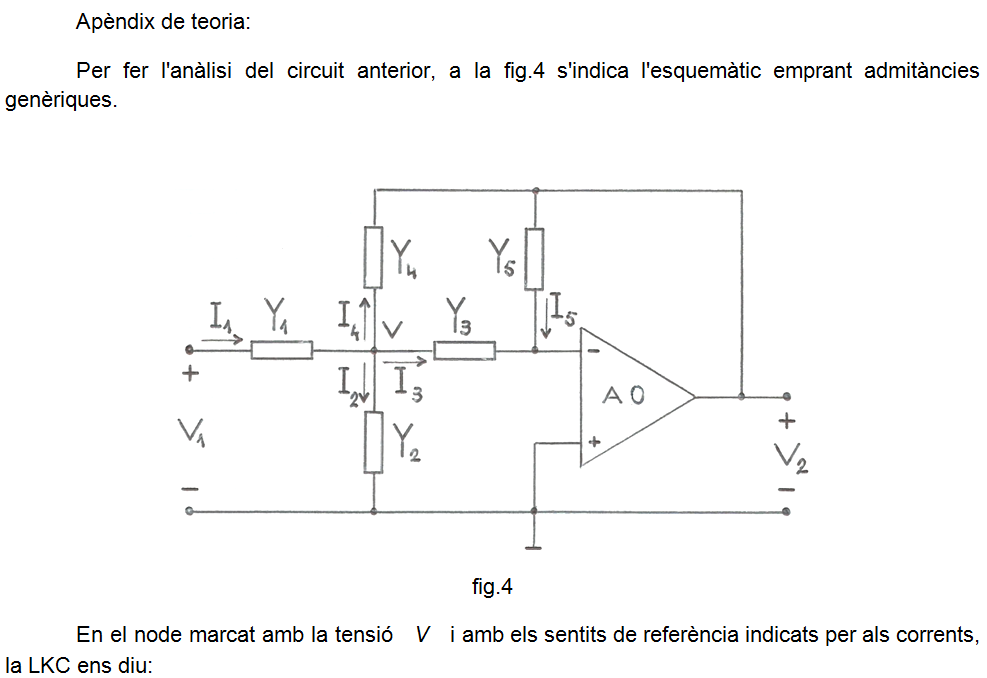

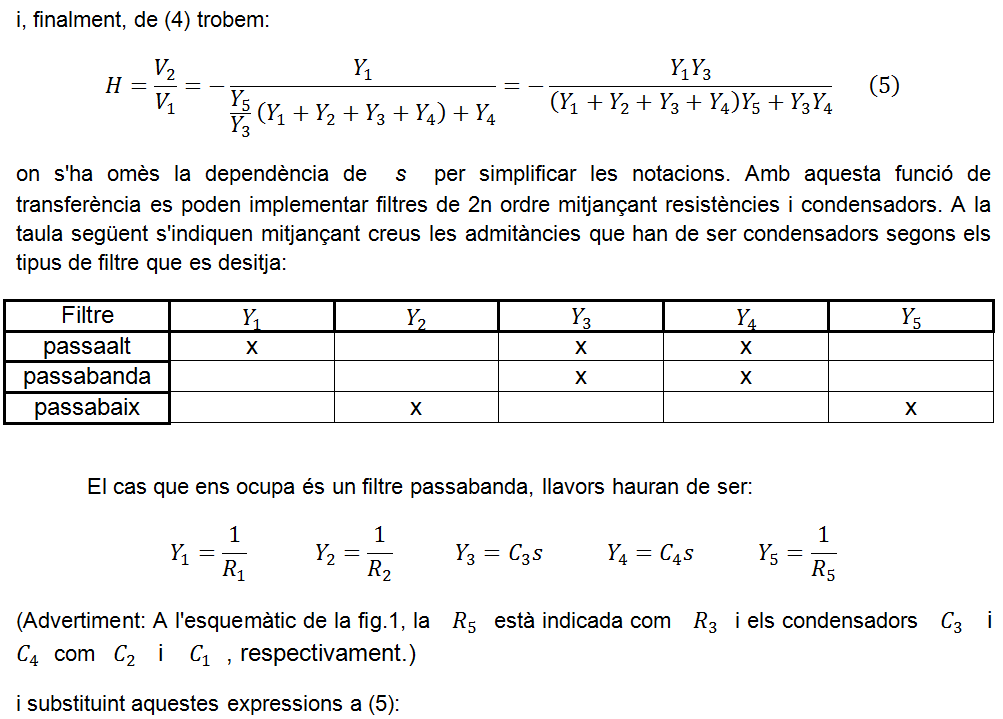

            Trobeu la funció de transferència  H(s) = V₀(s) / V_i(s) .

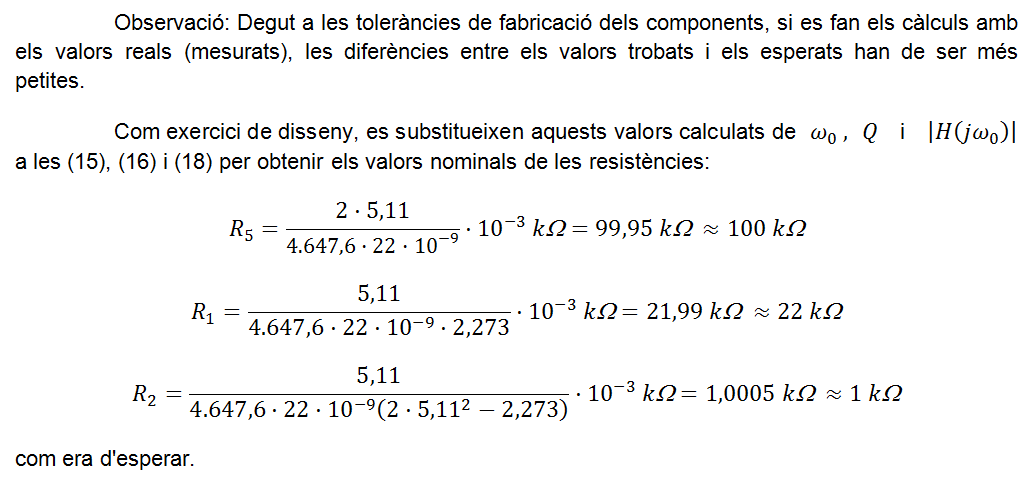

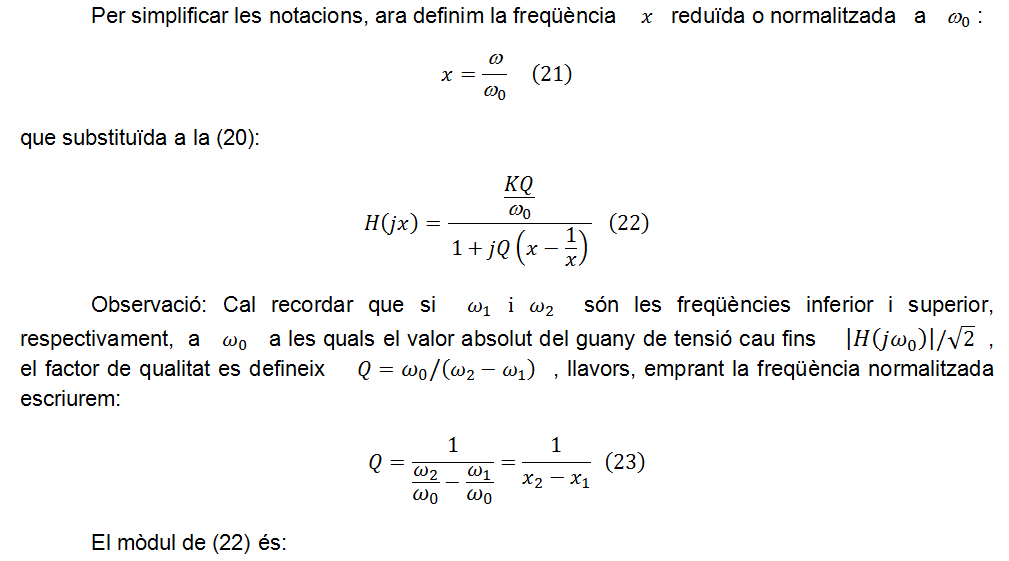

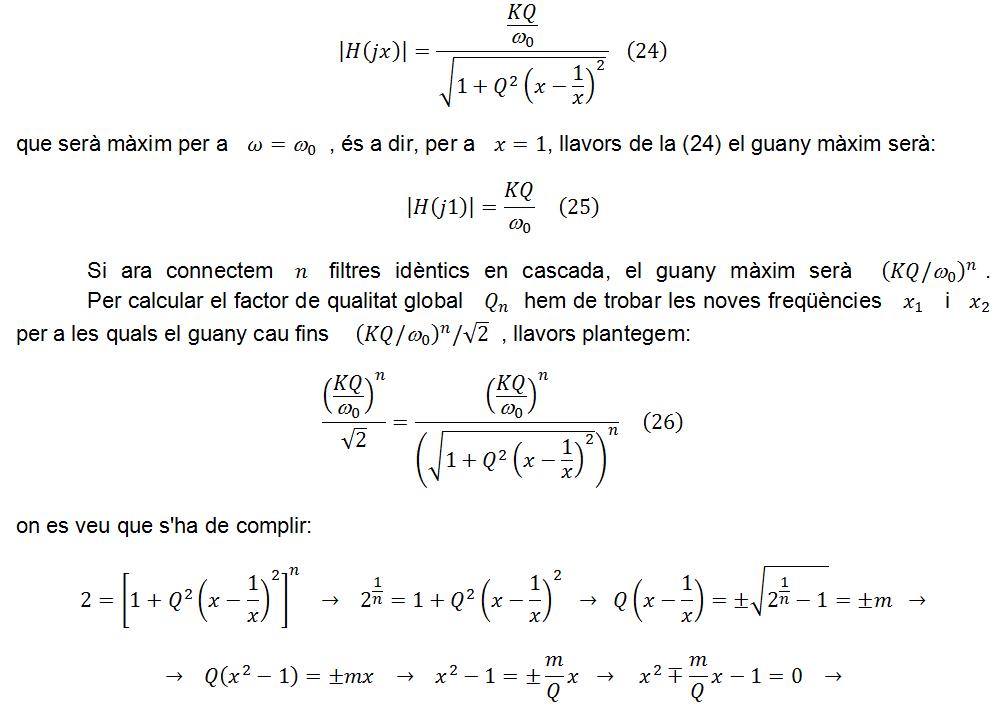

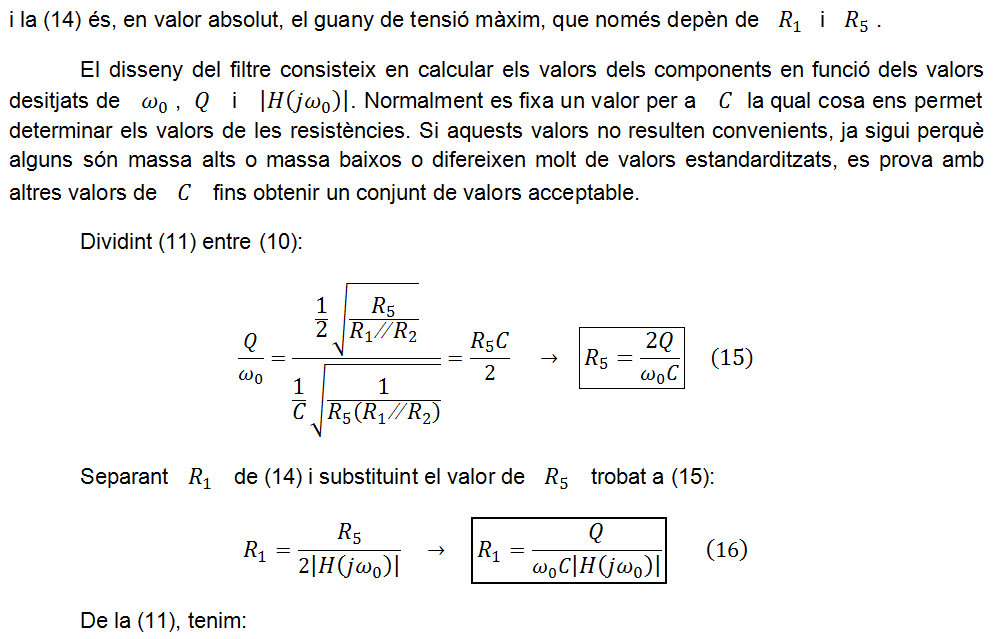

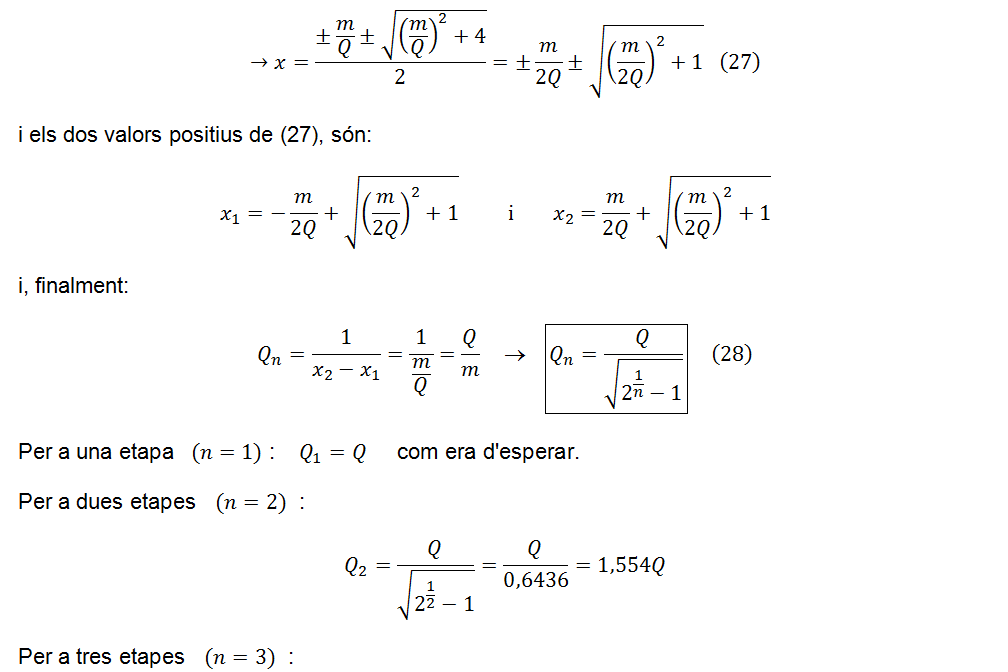

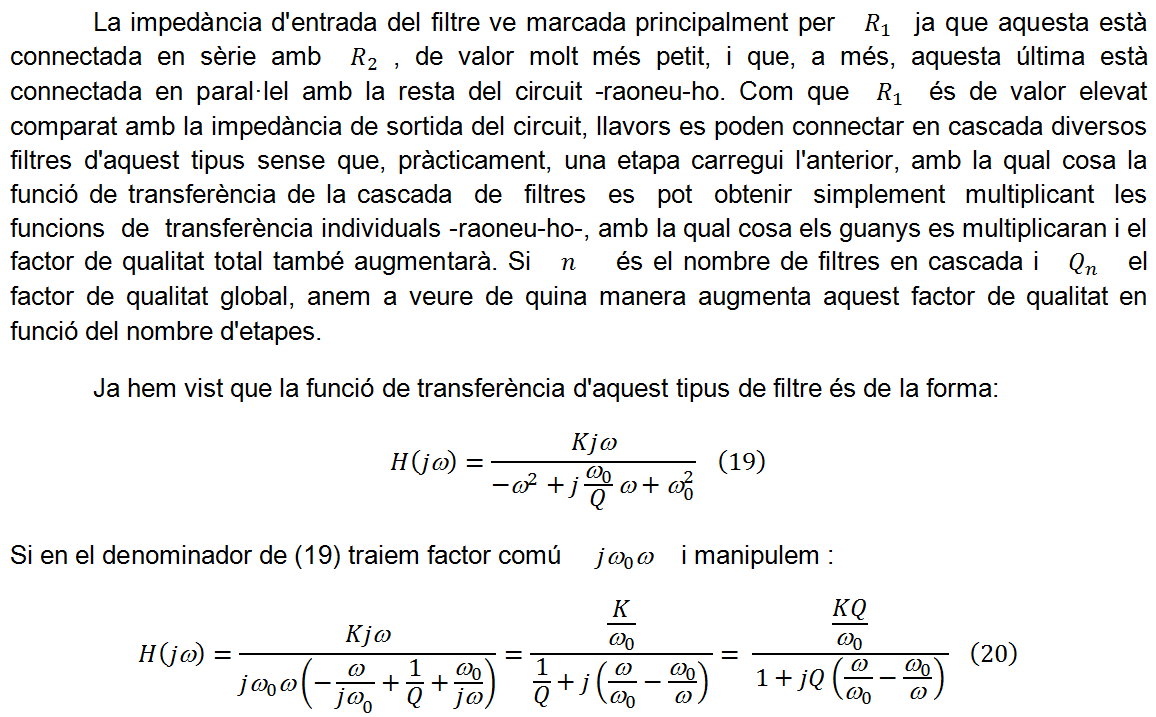

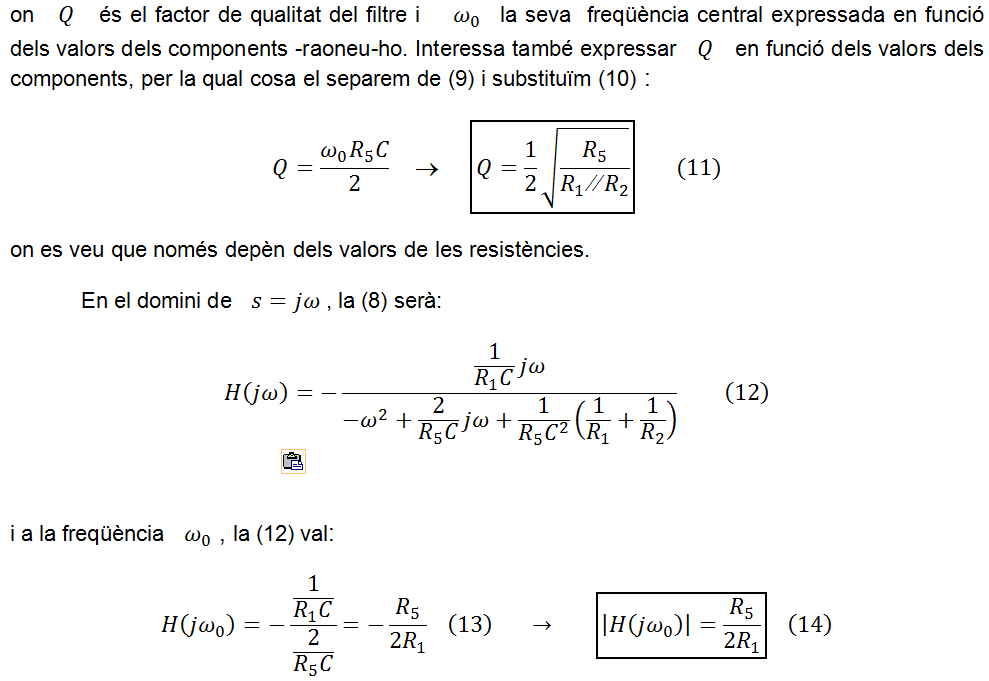

           Comproveu que la freqüència central de la banda passant, el guany a aquesta freqüència i el factor de qualitat obtinguts, concorden sensiblement amb els valors previstos.
