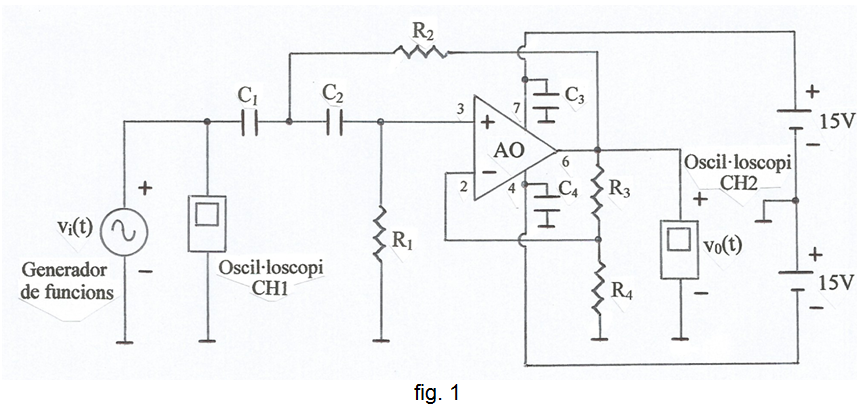

L'esquemàtic s'indica a la fig. 1.

            Totes les resistències són de  0,25W  de dissipació.

            Relació de components:

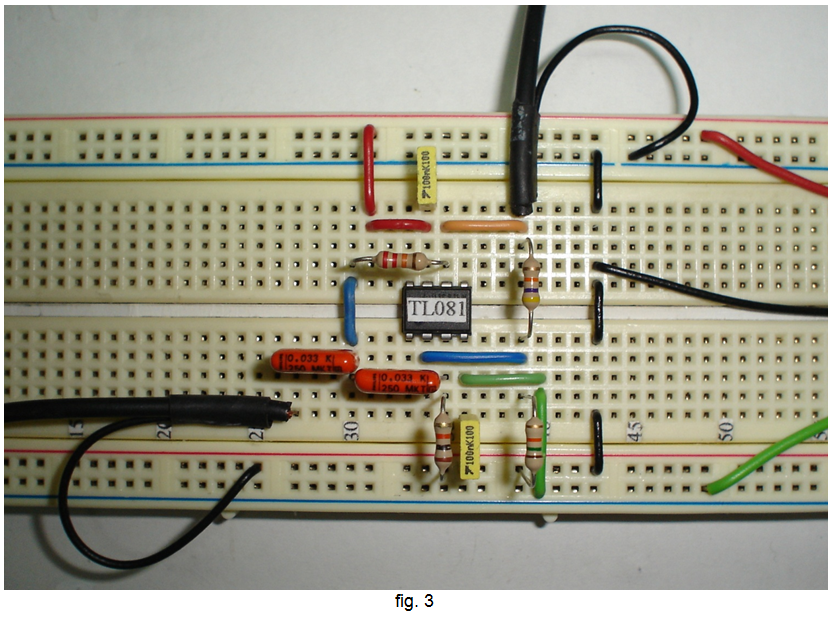

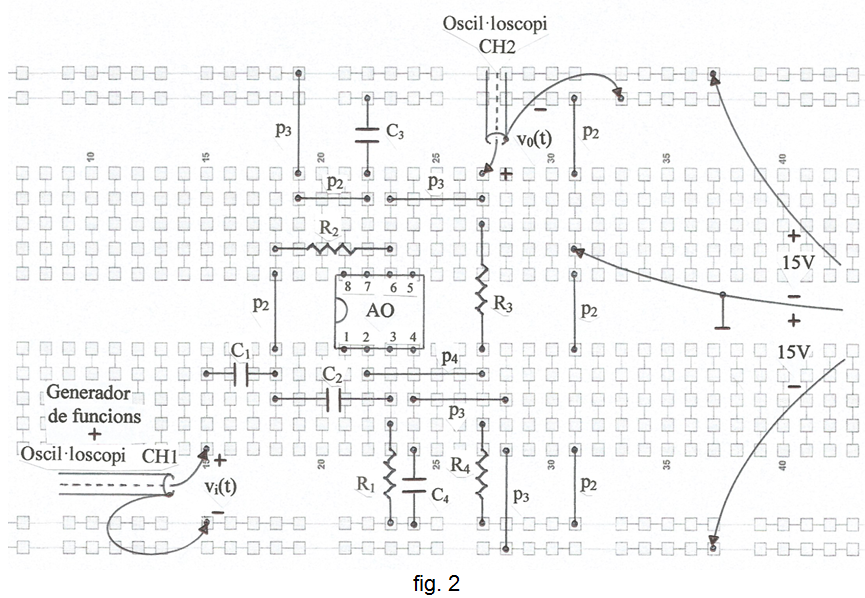

           La planificació del muntatge s'indica a la fig. 2 i a la fig. 3, una fotografia.

            Suggeriments:

            Trobeu la funció de transferència   H(s) = V₀(s) / V_i(s) .

            Analitzeu la resposta a l'esglaó mitjançant un senyal periòdic rectangular, la freqüència angular del qual sigui molt més petita que la freqüència angular natural no amortida   ω₀   del circuit, a la fi de permetre que el transitori gaire bé s'extingeixi després de cada flanc -raoneu-ho.

            Comproveu que el valor de l'amortiment obtingut està sensiblement d'acord amb les previsions teòriques.

            Obteniu la resposta en freqüència per comprovar que està sensiblement d'acord amb les previsions teòriques.
