Es tracta d'un circuit inversor amb una xarxa en "T" en el camí de realimentació. A la fig. 1 s'indica el circuit.
fig. 1
Les resistències són de 0,25 W de dissipació.
Relació de components:
| 3 ponts p1 | R1, R4: 4,7kΩ | C1, C2: 100nF | 1 font d'alimentació simètrica |
| 6 " p2 | R2, R3, R5: 10kΩ | 1 multímetre | |
| 2 " p3 | R6: 1kΩ | AO: TL081 | |
| 1 " p7 |

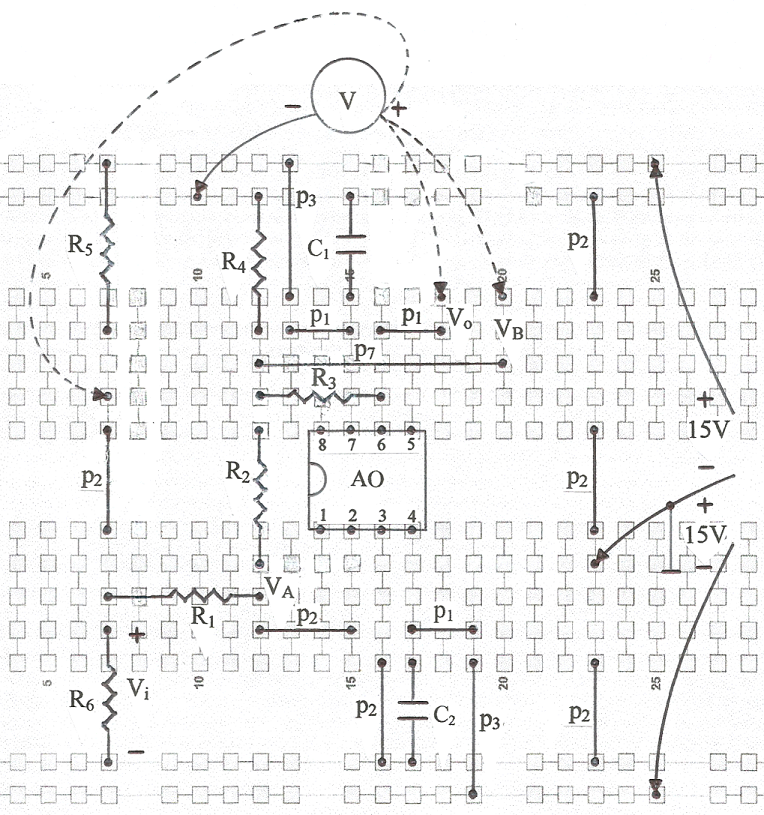

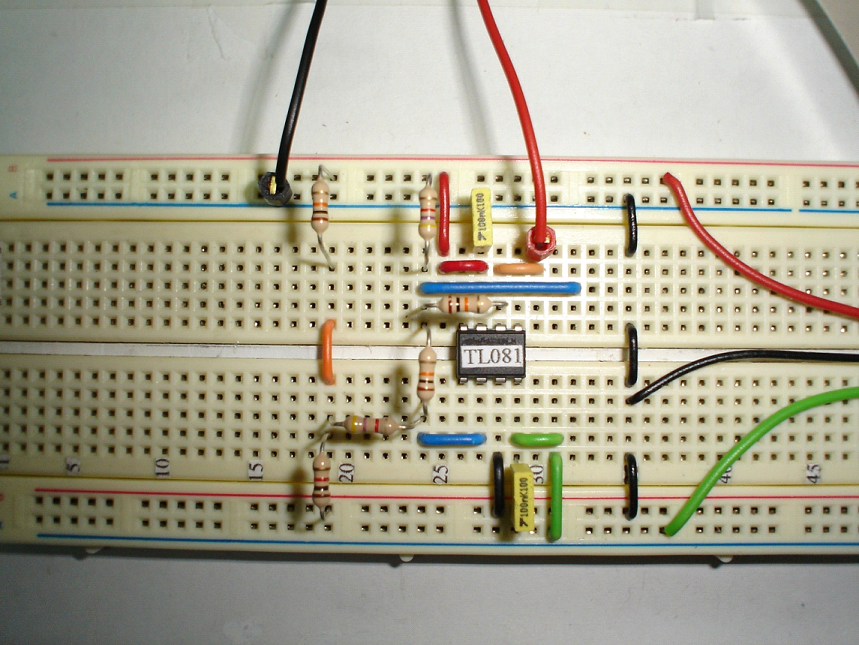

La planificació del muntatge a la protoboard s'indica a la fig. 2 i a la fig. 3, una fotografia.
fig. 2
fig. 3
Comentaris i suggeriments:
Abans de muntar el circuit mesureu amb el multímetre els valors reals de les resistències R1 , R2 , R3 i R4 . El senyal Vi d'entrada a l'AO és una tensió contínua positiva que s'obté mitjançant un divisor de tensió format per R5 i R6 . Amb el multímetre mesureu les tensions Vi , VB i Vo . En funció del valor de Vi i dels valors reals de les resistències, els valors mesurats de VB i Vo han de coincidir pràcticament amb les previsions teòriques que s'hagin pogut fer.
Recordatori:
Els passos a seguir per als càlculs teòrics previs poden ser:
• Considereu l'AO com un element ideal, és a dir, corrents per les entrades 2 i 3 nuls i curtcircuit virtual d'aquestes entrades (VA = 0).
• Amb el corrent que entra per l'esquerra de R1 apliqueu la LKC al node A:
• Amb el corrent que surt de l'AO apliqueu la LKC al node B:
G3(V0 - VB ) = G2(VB - 0) + G4(VB - 0)
• Manipuleu adequadament el sistema d'equacions per aplicar posteriorment el mètode de Cramer:

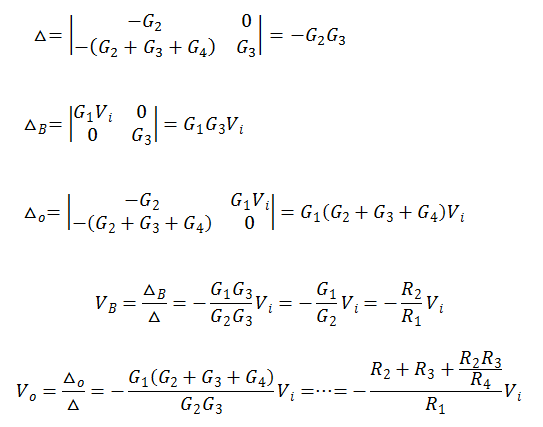

• Apliqueu el mètode de Cramer:
• Substituïu els valors mesurats de Vi , R1 , R2 , R3 i R4 , calculeu VB i Vo i compareu-los amb els valors mesurats, els quals han de ser pràcticament concordants.
Observacions:
Aquest circuit inversor amb una xarxa en "T" en el camí de realimentació, permet aconseguir guanys elevats emprant resistències de baix valor per a aquesta xarxa, la qual cosa resol els problemes que tenen les resistències de valors elevats, que són menys precises, menys estables i presenten acusades limitacions d'ample de banda.
