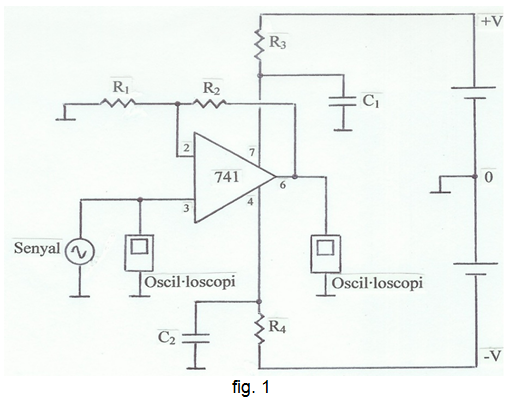

El circuit de la  fig. 1  correspon a un amplificador no inversor fet amb un amplificador operacional.

           Totes les resistències són de 0,25 W de dissipació. Una relació de components pot ser:

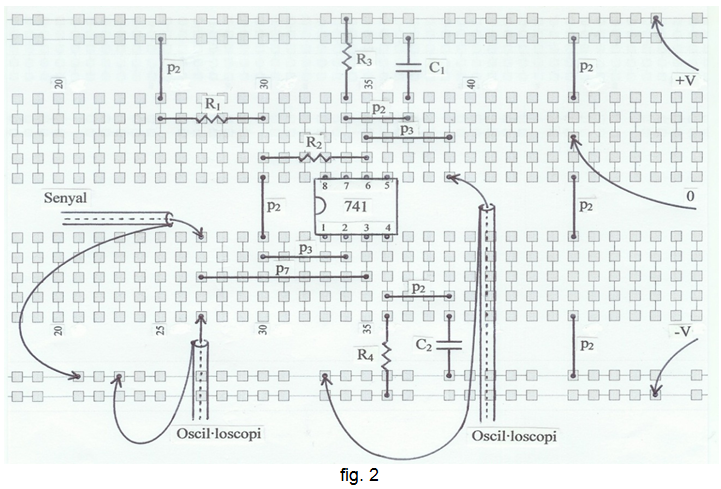

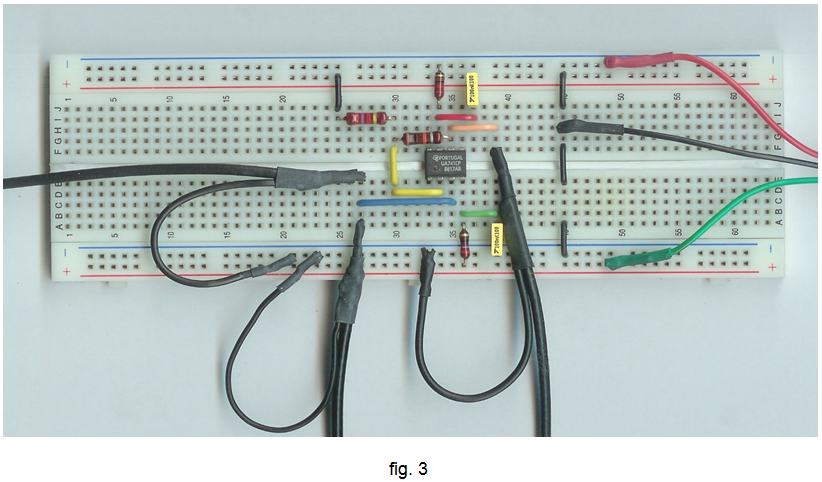

           A la  fig. 2  s’indica la planificació del muntatge a la  protoboard  i a la  fig. 3, una fotografia.
