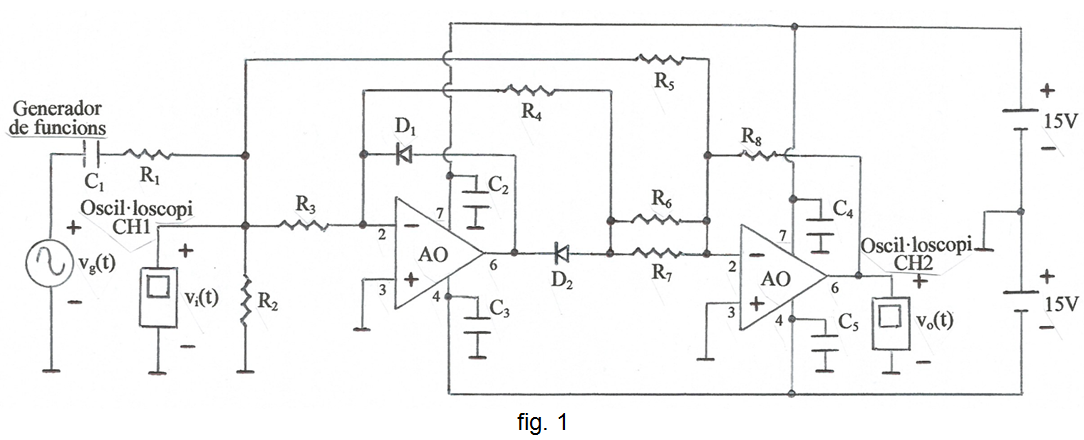

L'esquemàtic s'indica a la fig. 1.
Les resistències són de 0,25W de dissipació.

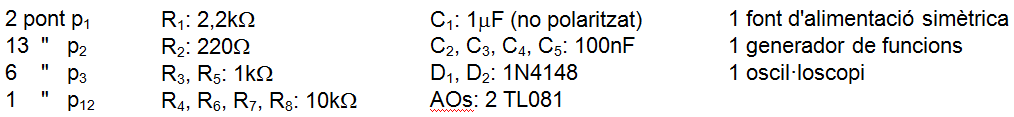

Relació de components:

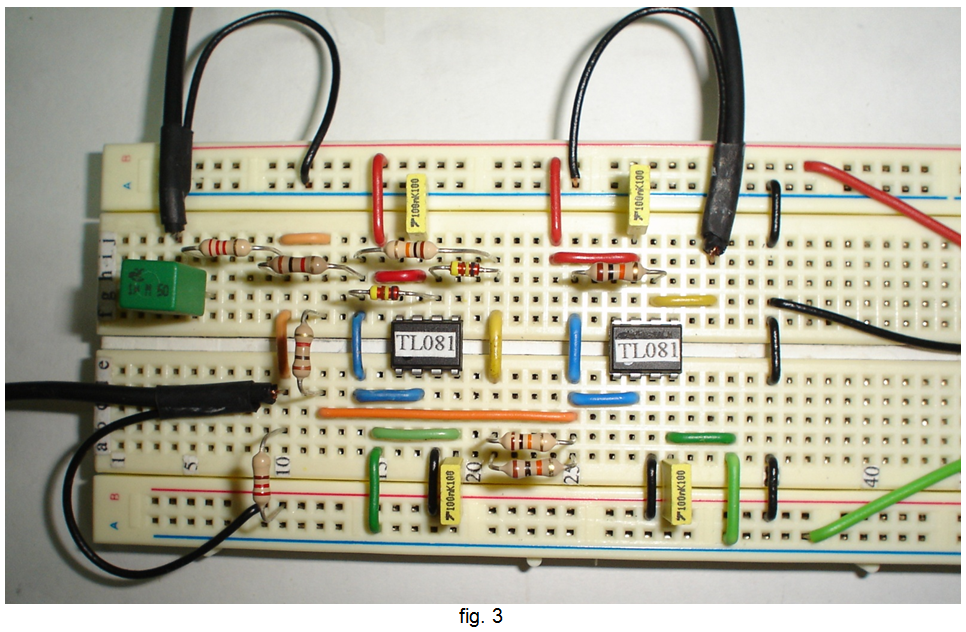

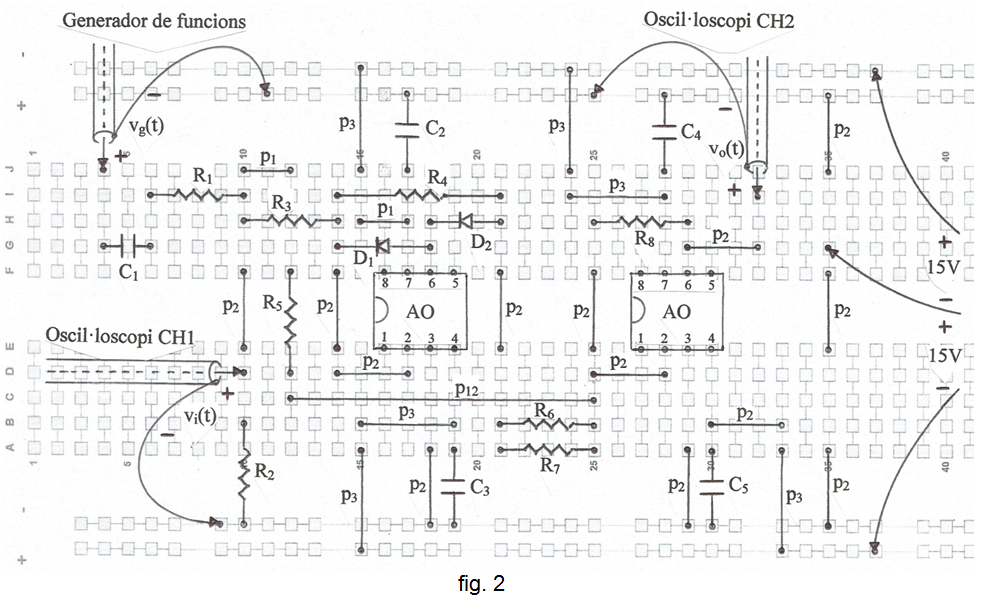

La planificació del muntatge s'indica a la fig. 2 i a la fig. 3, una fotografia.
Comentaris i procediment:
El condensador C1 bloqueja qualsevol offset de contínua que pugui tenir el senyal vg(t) . Mitjançant un divisor de tensió a la sortida del generador, es pren una part del senyal vg(t) que aquest proporciona a la fi de facilitar l'ajust de l'amplitud del senyal d'entrada al rectificador vi(t) . El circuit, a més de rectificar, té un guany de 10 -raoneu-ho.
• Escolliu forma d'ona sinusoïdal, una freqüència d'uns 300Hz i observeu que la sortida vo(t) és un senyal rectificat d'ona completa.
• Ajusteu el valor de pic de vi(t) a uns 700mV i aneu disminuint-lo fins només uns pocs milivolt a la fi de comprovar que el circuit rectifica senyals d'amplitud molt inferior a la tensió llindar d'un díode de Si.
• Augmenteu la freqüència del senyal per veure la màxima freqüència a la qual la forma d'ona del senyal rectificat continua essent acceptable.
• Proveu amb senyal triangular per comprovar que s'obté un senyal de la mateixa forma i de freqüència doble, la qual cosa pot tenir aplicacions -raoneu-ho.
• Interpreteu la forma d'ona que s'obté amb senyal rectangular.
• Comproveu també que la resposta en freqüència dels l'AOs fa que disminueixi el guany a freqüències altes.
