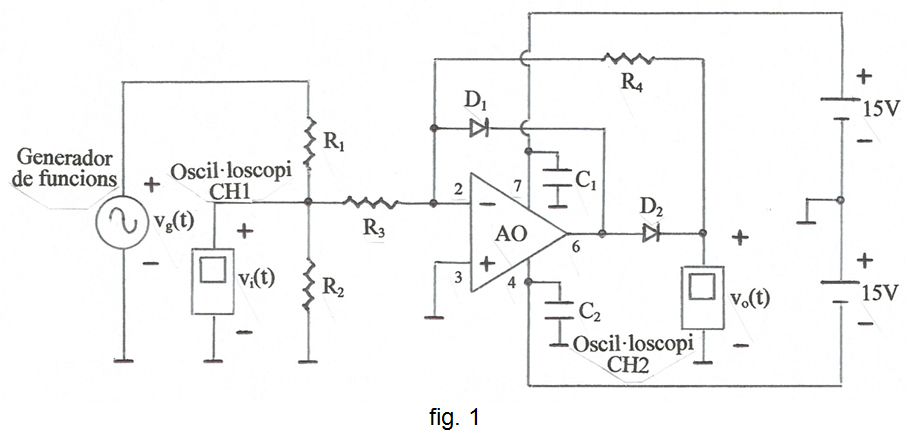

A la fig. 1 s'indica l'esquemàtic.
Les resistències són de 0,25W de dissipació.

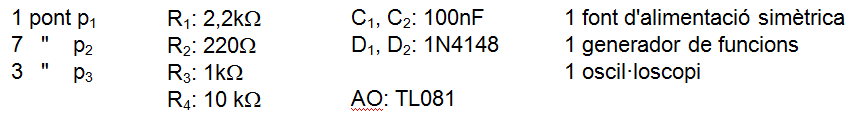

Relació de components:

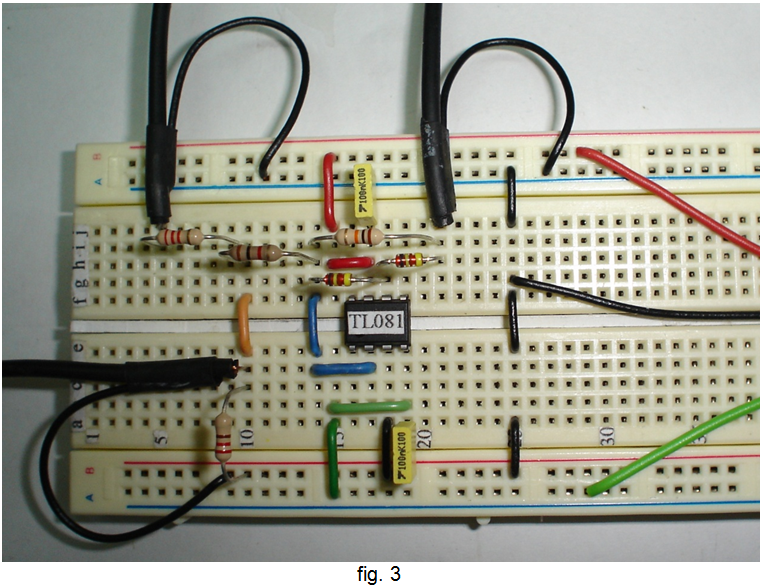

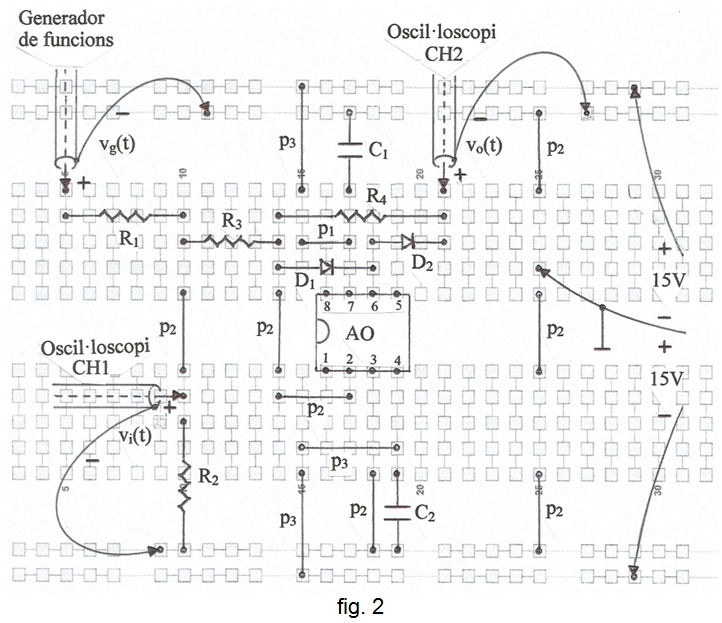

La planificació del muntatge s'indica a la fig. 2 i a la fig. 3, una fotografia.
Procediment i suggeriments:
• Mitjançant un divisor de tensió a la sortida del generador, es pren una part del senyal vg(t) que aquest proporciona a la fi de facilitar l'ajust de l'amplitud del senyal d'entrada al rectificador vi(t) . El circuit, a més de rectificar, té un guany de 10. Cal que el DC offset del generador, si n'hi ha, estigui a zero.
• Escolliu forma d'ona sinusoïdal, una freqüència d'uns 300Hz i observeu que la sortida vo(t) són els semicicles positius del senyal. Per obtenir els semicicles negatius només cal invertir els díodes.
• Ajusteu el valor de pic de vi(t) a uns 700mV i aneu-lo disminuint fins només uns pocs milivolt a la fi de comprovar que el circuit rectifica senyals d'amplitud molt inferior a la tensió llindar d'un díode de Si.
• Proveu amb senyals rectangular i triangular.
• Augmenteu la freqüència del senyal per observar que a freqüències més altes s'aprecia l'efecte de les capacitats d'entrada de l'oscil·loscopi i de la sonda coaxial que connecta el CH2 al senyal de sortida vo(t).
• Observeu també que la resposta de l'AO fa que disminueixi el guany a freqüències altes.
• Proveu també d'afegir DC offset , d'ambdues polaritats, i observeu els canvis en el senyal de sortida.
