Fonament del mètode emprat:

            La magnitud de la inducció o densitat de flux magnètic   β  en el centre d'una espira circular recorreguda per un corrent d'intensitat   I   ve donada per la fórmula:

on   D   és el diàmetre de l'espira i    4π·10-7 T·m/A    és la permeabilitat magnètica en el buit, que és molt aproximadament igual a la de l'aire.

            Si s'orienta l'espira de manera que l'eix perpendicular al seu pla quedi perpendicular a la direcció Nord-sud magnètics i es situa una brúixola en el centre de l'espira, quan per l'espira no hi circuli corrent l'agulla de la brúixola indicarà la direcció Nord-sud, tal com s'indica a la fig. 1 -raoneu-ho.



fig. 1

        Es tracta de comprovar com varia el valor d'una resistència  amb la temperatura.  L'increment de la seva temperatura, a conseqüència del corrent per ella, és proporcional a la potència que la resistència dissipa -raoneu-ho.

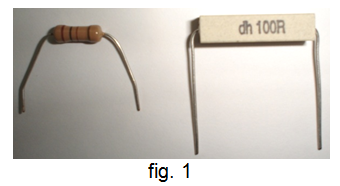

          A la fig. 1 s'indiquen dues resistències de  100 Ω  que s'utilitzaran per fer els assajos .  La resistència de l'esquerra és de pel·lícula de grafit, d'1 W  de dissipació, i la de la dreta és bobinada, de  4 W  de dissipació. La capacitat de dissipació del calor generat en una resistència, és proporcional a la seva superfície -raoneu-ho.  A la figura s'indica també com s'han doblegat els terminals de les resistències per inserir-les a la protoboard de forma correcta.

          Una resistència no lineal té una característica  I(V)  no rectilínia. Alguns exemples d'elements que presenten aquest tipus de resistència són:

              bombetes d'incandescència.

              resistències fortament dependents de la temperatura o termistors.

             resistències dependents de la intensitat lumínica que incideix en elles o fotoresistències - també conegudes com LDR, inicials de Light Dependent Resistor.

           •  resistències dependents de la tensió que s'hi aplica -també conegudes com VDR, inicials de Voltage Dependent Resistor.

            •  díodes.

            •  etc.

          En aquesta pràctica s'assajaran bombetes pilot, d'incandescència, les quals es poden utilitzar per a senyalitzacions, llanternes, etc.  A la fig. 1 s'indiquen possibles bombetes a assajar. Les tres primeres de l'esquerra requereixen un portabombetes, com per exemple el que s'indica a la dreta de la figura, al que se li han soldat dos trossets de conductor rígid als terminals per poder inserir-lo a la  protoboard .

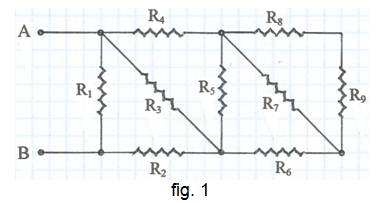

          A la fig. 1 s'indica una xarxa de resistències.  Es tracta de calcular la resistència equivalent  RAB  de la xarxa entre els punts  A  i  B, muntar-la i comparar el resultat obtingut amb el calculat.



            A la fig. 1 s'indica una xarxa de resistències connectada a una font d'alimentació de tensió contínua de valor   V    i les caigudes de tensió en borns de cada resistència.

          A les  fig. 1a  i 1b  s’indiquen resistències connectades en estrella i triangle, respectivament.

El circuit s’indica a la  fig. 1.

  fig. 1

         Es tracta de mesurar les resistències equivalents  RAB,  RBC,  i  RAC,  i comparar les mesures amb els valors previstos teòricament en cada cas. Per a calcular  RAC  cal fer una transformació estrella-triangle -o triangle-estrella. La planificació del muntatge i les mesures s’indica a la  fig. 2.

            A la xarxa de resistències de la fig. 1 la font   V = 9 V   proporciona una potència   P = 72 mW .  Sabent que totes les resistències dissipen la mateixa potència, trobeu els valors d'aquestes.  Munteu el circuit i feu les mesures necessàries per verificar que els resultats obtinguts coincideixen pràcticament amb les previsions teòriques.

fig. 1
