Una resistència no lineal té una característica I(V) no rectilínia. Alguns exemples d'elements que presenten aquest tipus de resistència són:
• bombetes d'incandescència.
• resistències fortament dependents de la temperatura o termistors.
• resistències dependents de la intensitat lumínica que incideix en elles o fotoresistències - també conegudes com LDR, inicials de Light Dependent Resistor.
• resistències dependents de la tensió que s'hi aplica -també conegudes com VDR, inicials de Voltage Dependent Resistor.
• díodes.
• etc.

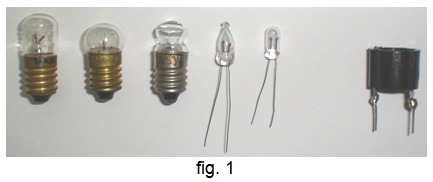

En aquesta pràctica s'assajaran bombetes pilot, d'incandescència, les quals es poden utilitzar per a senyalitzacions, llanternes, etc. A la fig. 1 s'indiquen possibles bombetes a assajar. Les tres primeres de l'esquerra requereixen un portabombetes, com per exemple el que s'indica a la dreta de la figura, al que se li han soldat dos trossets de conductor rígid als terminals per poder inserir-lo a la protoboard .

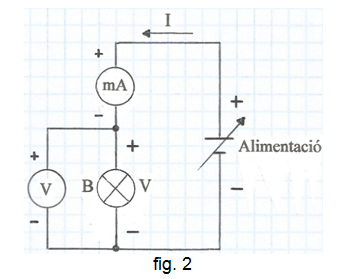

El circuit que s'emprarà (fig. 2) és el mateix de l'anterior pràctica: Resistències.
Relació de components:

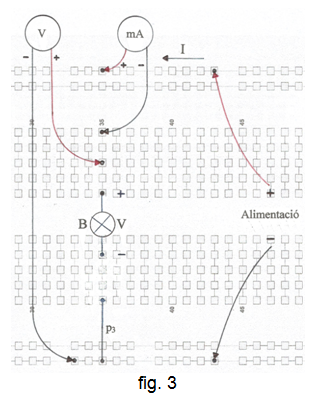

A la fig. 3 s'indica la planificació del muntatge a la protoboard i a la fig. 4 una fotografia.
Procediment:
• Munteu el circuit i, en funció de les dades nominals de la bombeta -tensió d'alimentació i corrent absorbit- seleccioneu les escales dels multímetres, les quals es mantindran durant tot l'assaig a fi d'evitar els errors inherents als instruments que es produeixen quan es fan canvis d'escales.
• Confegiu una taula de valors com, per exemple, la indicada més avall. Es van prenent els valors del corrent per a cadascuna de les tensions ajustades i es van calculant els valors de resistència R = V ⁄ I i de la potència absorbida i dissipada per la bombeta P = V·I . Comenceu amb petits valors de la tensió i poc distants ja que la no linealitat és molt més acusada en els valors inicials, quan el filament de tungstè encara està fred. Un cop el filament es torna incandescent la no linealitat no és tan acusada i es poden distanciar molt més els valors de la tensió aplicada. No apliqueu gaire més tensió que la nominal a fi d'evitar que es fongui la bombeta -llevat que es vulgui fer una prova destructiva per comprovar a quina tensió es fon.
• Sobre paper mil·limetrat representarem la gràfica I(V).
• Dibuixeu també algunes gràfiques (hipèrboles) de potència constant P = V·I = Cnt

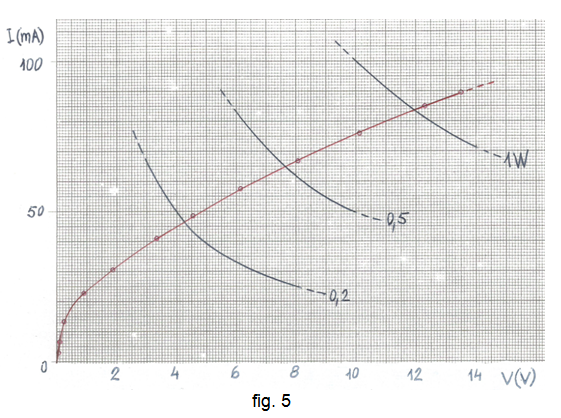

A títol d'exemple, la taula i la gràfica següents corresponen a l'assaig d'una bombeta de valors nominals 12 V / 0,1 A :
Observeu el gran augment de la resistència amb la temperatura des del filament fred (14,5 Ω) fins plenament incandescent (151,2 Ω).
• Invertiu la polaritat de la tensió aplicada a la bombeta per comprovar que els valors indicats pels multímetres canvien de signe, però que en valor absolut són iguals als anteriors. Això indica que la característica I(V) de la bombeta és una funció senar -veieu la pràctica anterior: Resistències.
