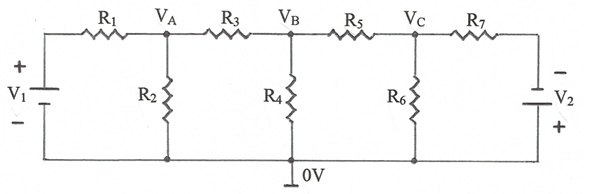

El circuit s'indica a la fig. 1. Es tracta d'una xarxa resistiva alimentada amb dues fonts de tensió contínua.

         Les resistències són de  0,25 W  de dissipació.

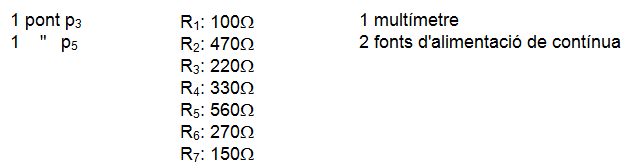

          Relació de components:

     A la fig. 2 s'indica la planificació del muntatge a la  protoboard  i a la fig. 3 una fotografia.

fig. 2

fig. 3

            Procediment:

          • Abans de muntar el circuit mesureu els valors reals de les resistències amb el multímetre.

          • Un cop muntat  el  circuit,  amb  el multímetre i utilitzant una única escala per a les mesures, ajusteu les tensions al voltant dels valors:   V₁ = 12 V   i   V₂ = 9 V .

          • Sense canviar d'escala mesureu acuradament  V_A ,  V_B ,  i  V_C .  Es recomana utilitzar una única escala per fer les mesures a fi d'evitar els possibles errors de l'instrument al canviar d'escala.

          Recordatori i suggeriments:

          Els passos a seguir per als càlculs teòrics poden ser:

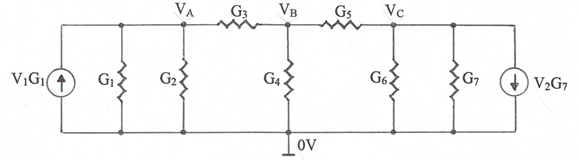

          • Substituïu la font de tensió  V₁  i la resistència en sèrie  R₁  per la font de corrent equivalent.  Ídem per a la font de tensió  V₂  i la resistència en sèrie  R₇ .  Treballeu amb conductàncies en comptes de resistències.  A la vista de la gamma de valors de les resistències resultarà còmode treballar amb conductàncies expressades en  mS (milisiemens) amb la qual cosa els corrents seran  mA .  A la fig. 4 s'indiquen els canvis.

fig. 4

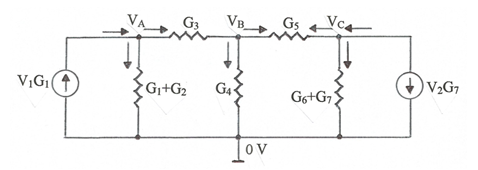

      • Agrupeu conductàncies i fixeu sentits de referència per als corrents, tal com s'indica a la fig. 5.

fig. 5

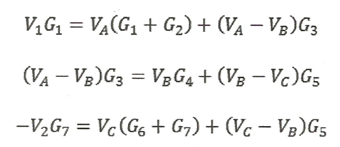

      • Apliqueu la LKC als nodes A, B i C per plantejar el sistema d'equacions:

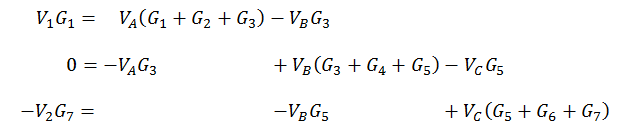

i ordenant adequadament:

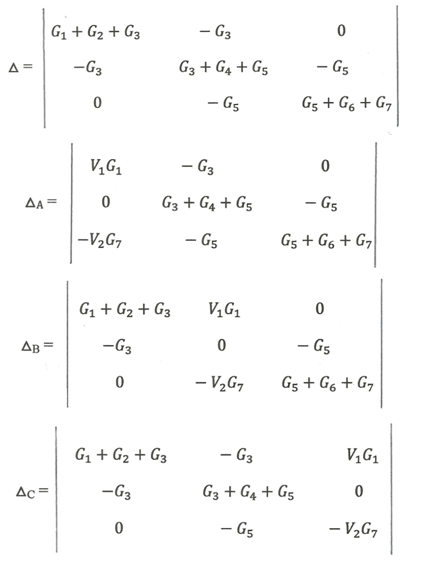

     • Resoleu el sistema pel mètode de Cramer:

llavors:

       • Substituïu valors i calculeu les tensions de node.  Aquests valors previstos han de coincidir pràcticament amb els resultats obtinguts.
