El circuit s’indica a la  fig. 1.

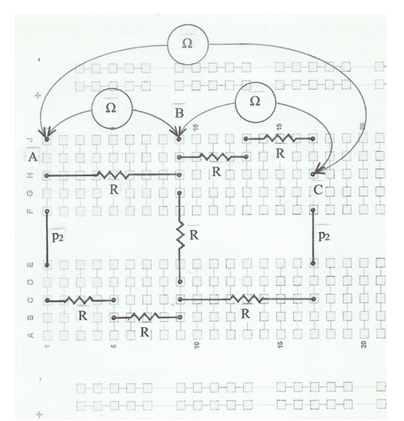

         Es tracta de mesurar les resistències equivalents  R_AB,  R_BC,  i  R_AC,  i comparar les mesures amb els valors previstos teòricament en cada cas. Per a calcular  R_AC  cal fer una transformació estrella-triangle -o triangle-estrella. La planificació del muntatge i les mesures s’indica a la  fig. 2.

fig. 2

            Una relació de components i aparells pot ser:

                      2 ponts p₂             7 resistències  R  de 100 Ω/0,25 W               1 multímetre

         Una fotografia del muntatge s’indica a la fig. 3.

fig. 3
