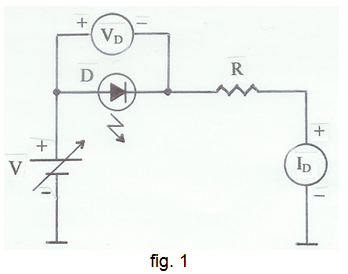

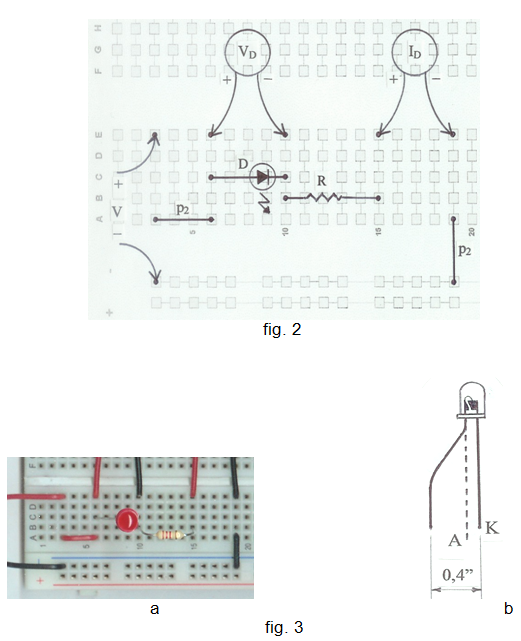

A la  fig. 1  s’indica el circuit per determinar la característica de la tensió directa  V_D  en funció del corrent directe   I_D  d’un LED, a la  fig. 2  s’indica la planificació del muntatge i a la  fig. 3a  el muntatge.

A la  fig. 3b  s’identifiquen els terminals del LED: el més llarg correspon a l’ànode(A) i el més curt al càtode(K). Si a  conseqüència  d’utilitzacions  anteriors  els  terminals  s’han escurçat i ambdós són de la mateixa longitud, el càtode s’identifica com el terminal que queda més a prop del vorell rebaixat que hi ha a la base del LED. Aquests terminals també s’identifiquen mirant el LED a contrallum: el càtode és més voluminós ja que conté el material semiconductor. A la figura també es suggereix una manera de doblegar el terminal més llarg, sense haver de tallar-lo, per inserir el LED a la placa.

            La relació de components i aparells pot ser:

            Es suggereix ajustar els valors del corrent  I_D, en mA,  al voltant de:

                                         0,1       0,5       1       2       5       10       i       14

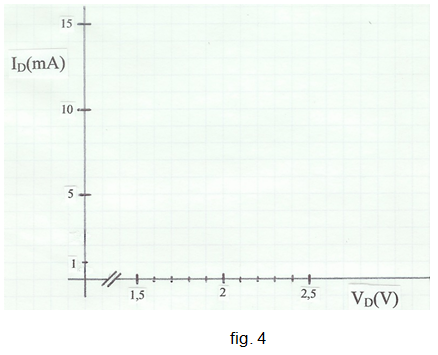

i prendre els corresponents valors de la tensió  V_D. S’observarà que la tensió llindar dels LED és més alta que la dels díodes de Si. Representant en ordenades I_D i en abscisses V_D, a la  fig. 4  s’indica una possible graduació dels eixos:
