A la fig. 1 s'indica una xarxa de resistències.  Es tracta de calcular la resistència equivalent  R_AB  de la xarxa entre els punts  A  i  B, muntar-la i comparar el resultat obtingut amb el calculat.

          Relació de components:

          Totes les resistències són de  0,25 W  de dissipació.

          Procediment:

          •   Abans de muntar la xarxa mesureu els valors reals de les resistències amb el multímetre, fent, per exemple, una taula com la següent:

            • Amb els valors mesurats calculeu la resistència equivalent  R_AB .  Es comença calculant el valor de les resistències en sèrie  R₈  i  R₉ , després el valor de la resistència  R₇  en paral·lel amb el resultat anterior i es continua de la mateixa manera fins trobar  R_{AB .}

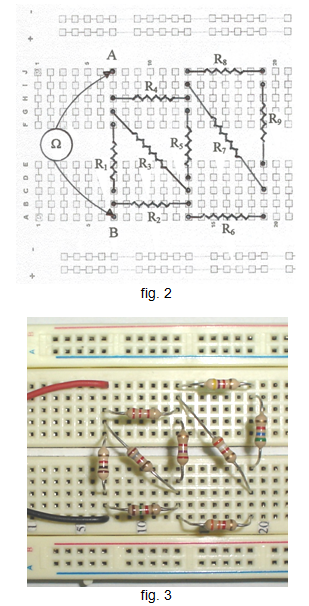

          •   Munteu la xarxa a la   protoboard   seguint, per exemple, la planificació indicada a la fig. 2.  A la fig. 3 s'indica una fotografia del muntatge.

            • Mesureu amb el multímetre el valor real  R_AB ,  que haurà de coincidir pràcticament amb el calculat.

          Suggeriment: proveu amb altres valors de resistències.
