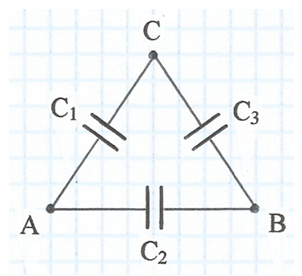

El circuit de la fig. 1 està format per tres condensadors  C1 , C2  i  C3  de valors coneguts, connectats en triangle.

fig. 1

            Mitjançant un multímetre que permeti mesurar capacitats, mesureu  CAB , CAC , CBC  i comproveu que els valors mesurats coincideixen, pràcticament, amb els previstos.

            Una relació de components i aparells de mesura pot ser, per exemple:

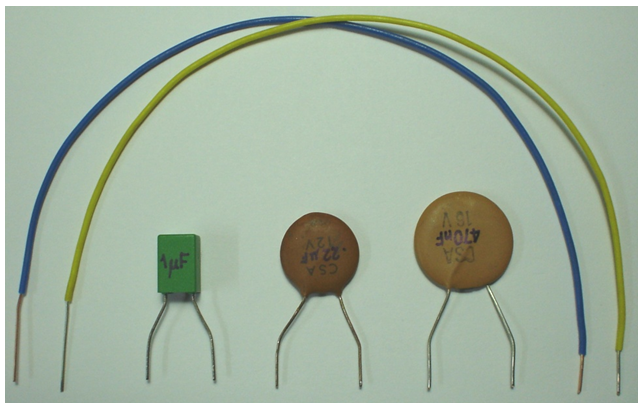

            A la fig. 2 s'indiquen els condensadors, amb els seus terminals conformats per inserir-los a la protoboard. També s'indiquen els conductors de connexió del multímetre, que poden ser dos trossos de conductors rígids, d'uns 20 cm de longitud i un diàmetre del conductor de 0,6 mm.  En els extrems dels conductors a inserir a la protoborad s'han extret uns  7 mm  de la coberta aïllant i en els extrems a inserir al multímetre, per exemple uns  15 mm , la qual cosa dependrà del multímetre emprat.

fig. 2

                Procediment:

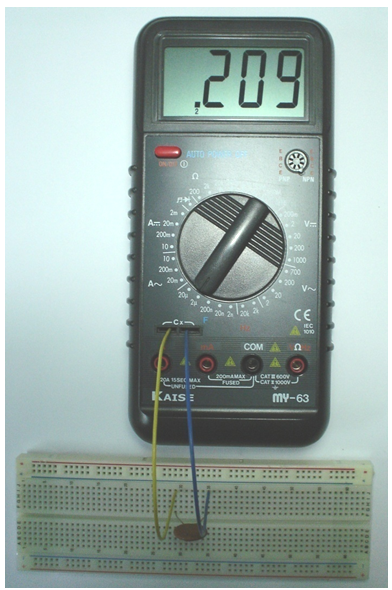

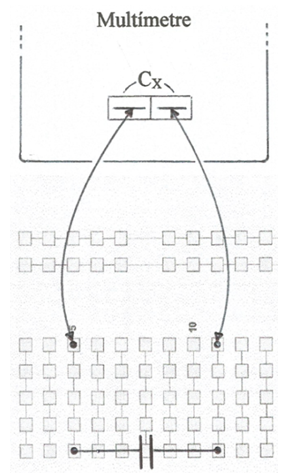

             Mesureu els valors reals dels condensadors. A la fig. 3 s'indica com fer-ho: s'insereixen a la protoboard el condensador a mesurar i els conductors que el connecten al multímetre. La fig. 4 és una fotografia de la mesura de   C2 .

fig. 3



fig. 4

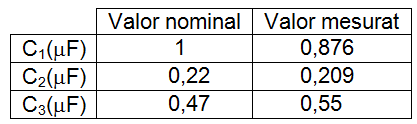

            A la següent taula de valors es comparen els valors nominals dels condensadors amb els valors mesurats.  Les diferències entre aquests valors depenen de les toleràncies amb què estan fabricats aquests components, i es pot obtenir, per exemple:



             Observació:  el dielèctric dels condensadors de perfil circular és un material ceràmic, per la qual cosa són elements molt sensibles a la temperatura.  Adonar-se'n que si quan es mesuren aquests condensadors es toquen amb els dits, els seus valors varien, ja que s'escalfen per damunt de la temperatura ambient, llavors, cal esperar que es refredin novament abans de prendre nota dels seus valors.  El dielèctric del condensador de perfil prismàtic és un material de plàstic i es podrà comprovar que no és tant sensible a la temperatura.

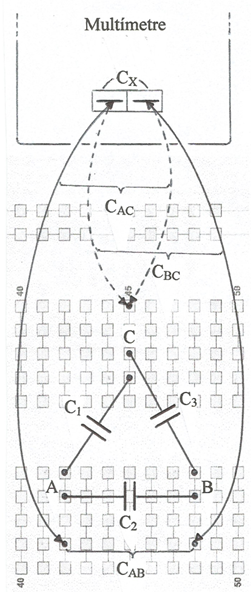

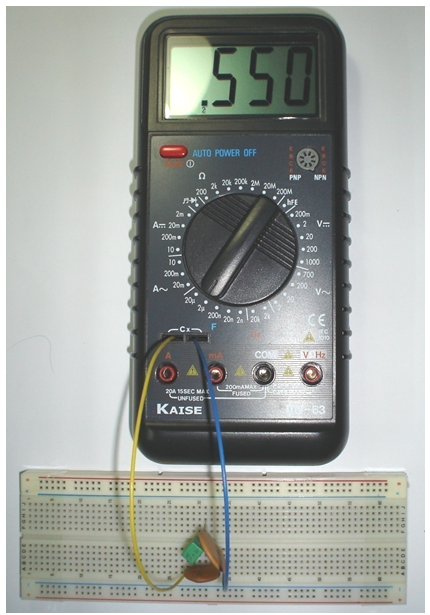

             A la fig. 5 s'indica la planificació del muntatge de la xarxa de condensadors a la  protoboard , com fer les mesures, i a la fig. 6 una fotografia de la mesura de   CAB .

fig. 5



fig. 6

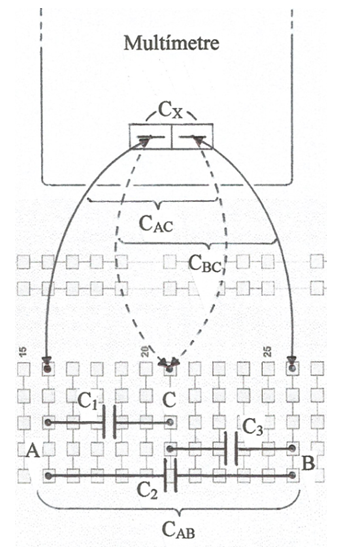

            Una alternativa per connectar els condensadors en triangle s'indica a la fig. 7.



 fig. 7

             En base als valors mesurats, els valors previstos de  CAB , CAC  i  CBC , són:





             Les mesures han estat, per exemple:

                                   CAB = 0,55 μF          CAC = 1,032 μF          CBC = 0,724 μF

que són valors pràcticament iguals als previstos, com era d'esperar.

             Suggeriment:  seguint el mateix procediment, assageu condensadors d'altres valors.
