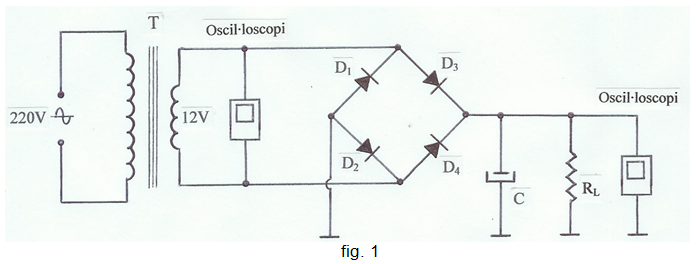

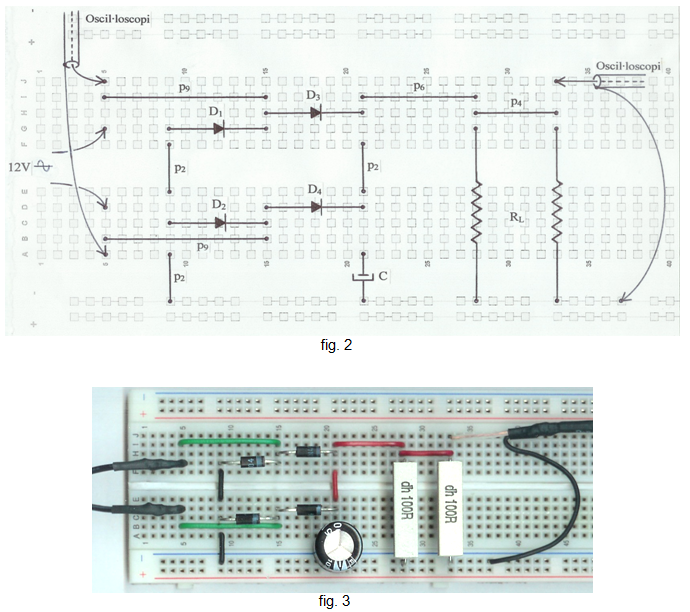

A la fig. 1 s’indica el circuit, a la fig. 2 la planificació del muntatge i a la fig. 3 el muntatge

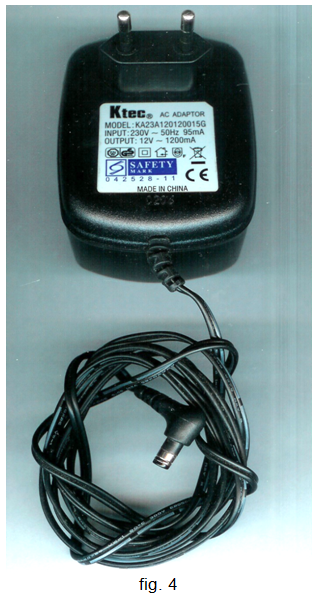

El circuit utilitza un transformador reductor de 230 V/12 V-1,2 A. A la fig. 4 s’indica un possible transformador recuperat de un antic modem. El connector de sortida es pot suprimir i col·locar als cables terminals rígids per a poder inserir-los directament a la placa. Una altra opció és mantenir el connector, que és de tipus femella, i fer-se un adaptador amb un connector mascle adequat, tal com s’ha indicat anteriorment a les instruccions.

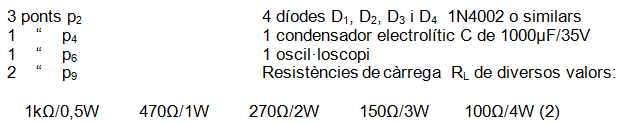

A banda del transformador, la relació de la resta de components pot ser:
La banda de color clar que hi ha en un extrem del díode identifica el càtode.
COMPTE!: Si els canals de l’oscil·loscopi tenen les connexions de les malles a massa -no són flotants-, no es poden mesurar simultàniament les tensions alterna d’entrada i continua de sortida del rectificador ja que es produiria un curtcircuit (raoneu-ho), llavors s’han de mesurar alternativament una o l’altra.
COMPTE!: Amb la polaritat del condensador electrolític i amb les posicions dels díodes.
Comenceu amb la font en buit i aneu carregant-la cada vegada més amb les diferents resistències de càrrega. Observeu com evolucionen els valors de la tensió continua i de l’arrissa’t. A la fig. 3 s’indica el cas de màxima càrrega a la font amb les dues resistències de 100 Ω en paral·lel.
S’observarà que la forma d’ona de la tensió alterna que proporciona el transformador dista bastant de ser sinusoïdal.
COMPTE!: Les resistències que més carreguen la font prenen temperatures elevades i hi ha perill de cremar-se si fan contacte amb la pell. Quan les resistències prenen temperatures elevades desprenen una olor característica, la qual cosa serveix d’alerta.
