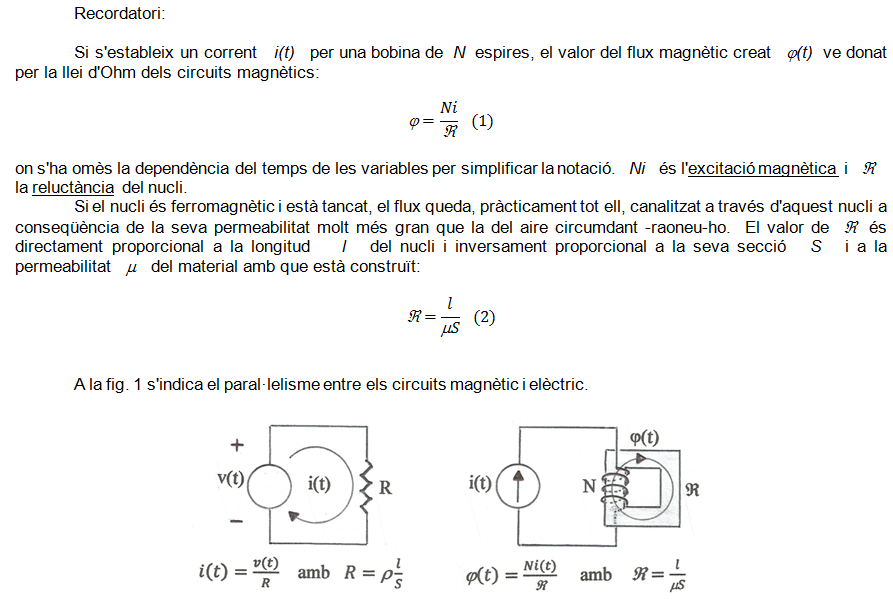

fig. 1

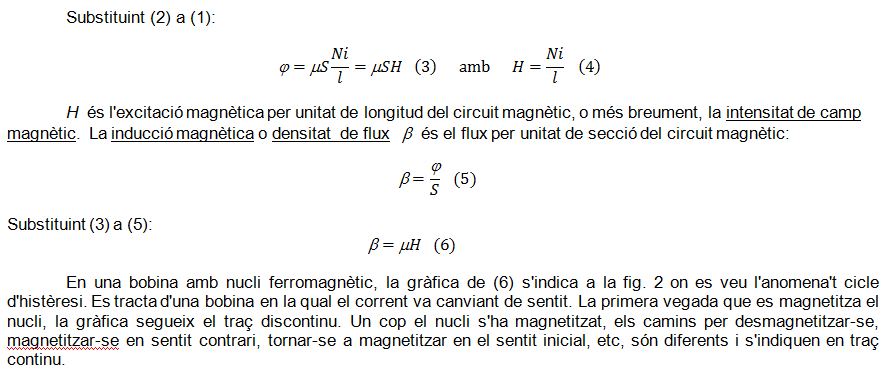

fig. 2

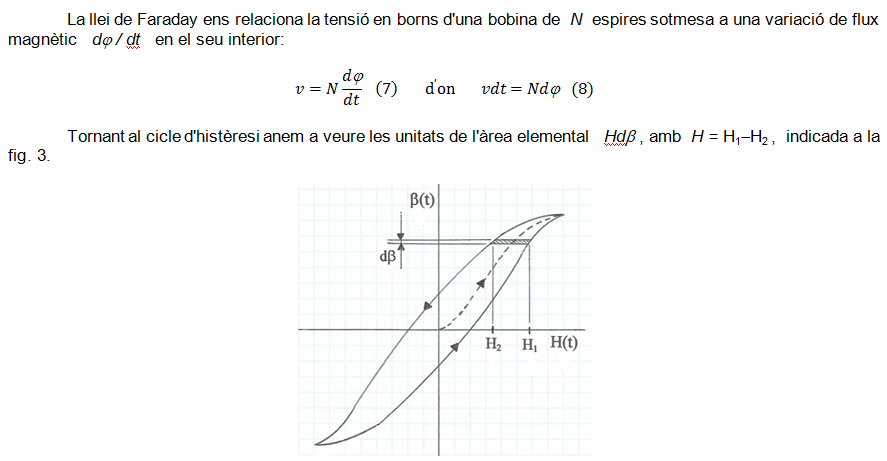

fig. 3

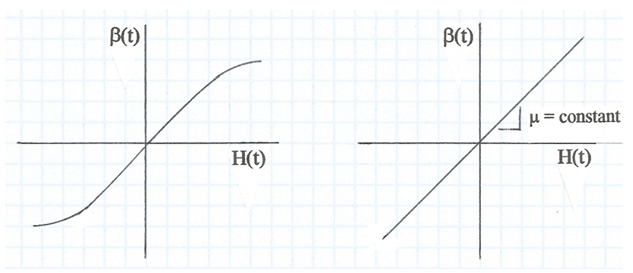

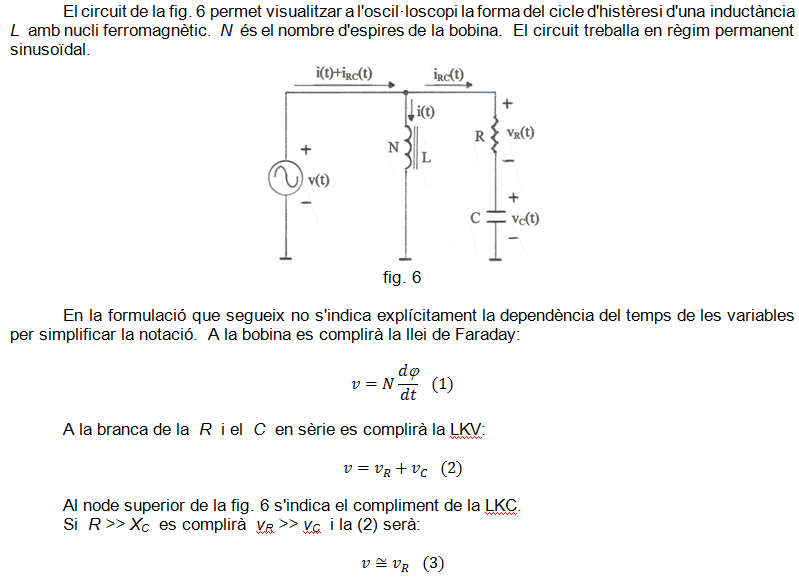

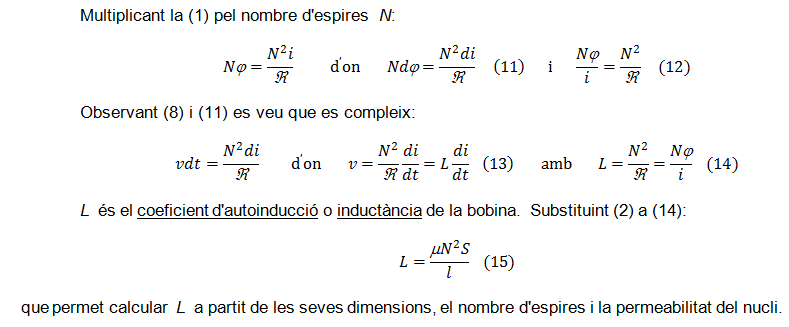

fig. 4                                                       fig. 5

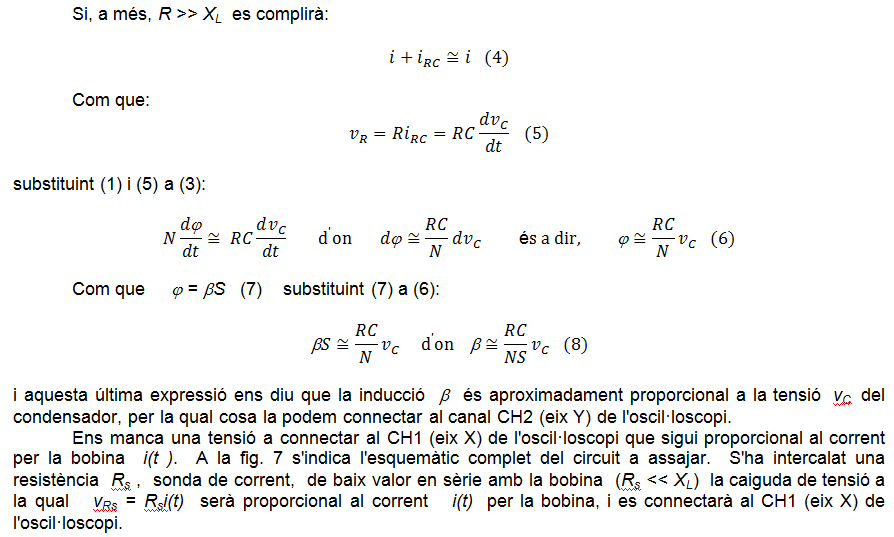

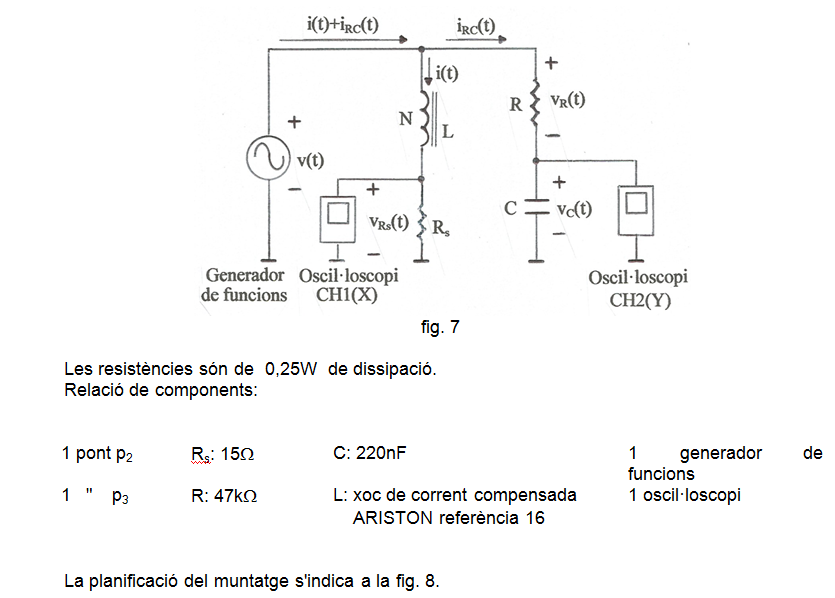

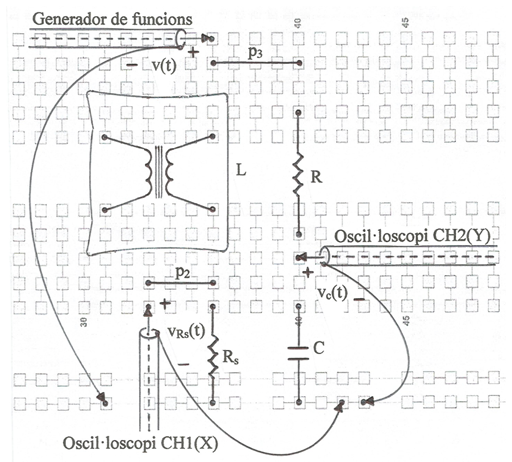

fig. 8

            S'observarà que la xoc de corrent compensada està formada per dues bobines idèntiques acoblades de les quals només se n'utilitza una.  La distribució dels terminals d'aquesta bobina permet inserir-la directament a la protoboard.

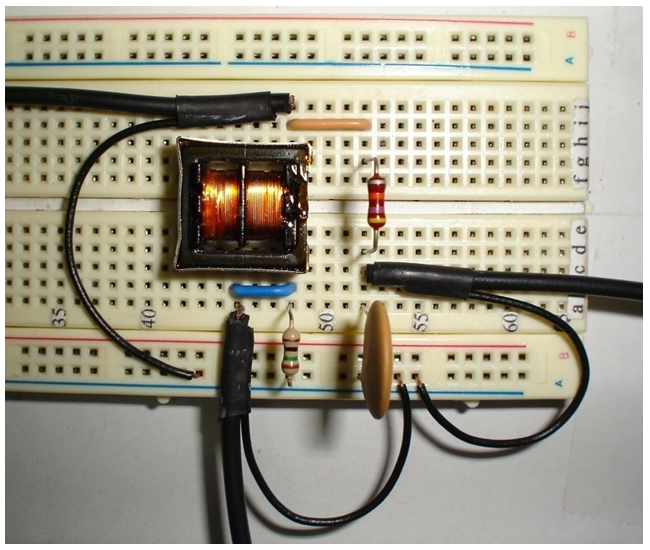

            La fig. 9 és una fotografia del muntatge.

fig. 9

             Procediment:

            • Mesureu la inductància de les bobines.

            • Al generador de funcions seleccioneu forma d'ona sinusoïdal, una freqüència d'1 kHz i ajusteu el nivell de sortida al màxim.

            • Comproveu que es compleixen les condicions  R >> X_C ,  R >> X_L  i  R_s << X_L .

            • A l'oscil·loscopi seleccioneu el mode X-Y i, ajustant les sensibilitats dels canals, a la pantalla s'ha de veure una imatge com la indicada a la fig. 10.

 fig. 10
