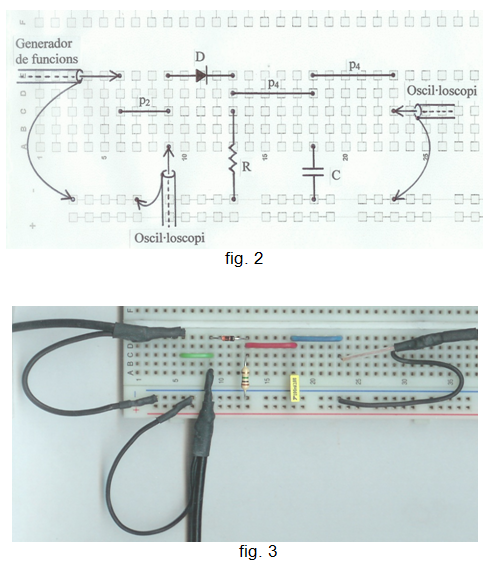

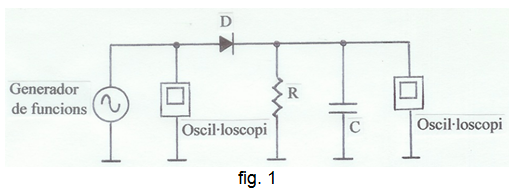

El circuit s’indica a la fig. 1, la planificació del muntatge a la fig. 2 i el muntatge a la fig. 3.

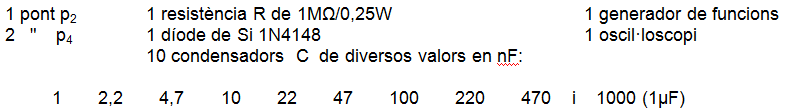

Una relació de components i aparells pot ser:
Procediment:
• Seleccioneu forma d’ona sinusoïdal, una freqüència d’uns 200 Hz i observeu les formes d’ona d’entrada i sortida sense inserir encara cap condensador.
• A continuació aneu inserint els diferents condensadors, començant pel valor més petit, i observeu com evoluciona la forma d’ona de sortida.
• Assageu amb formes d’ona triangular i rectangular.
• Assageu el circuit a altres freqüències i altres valors de R.
