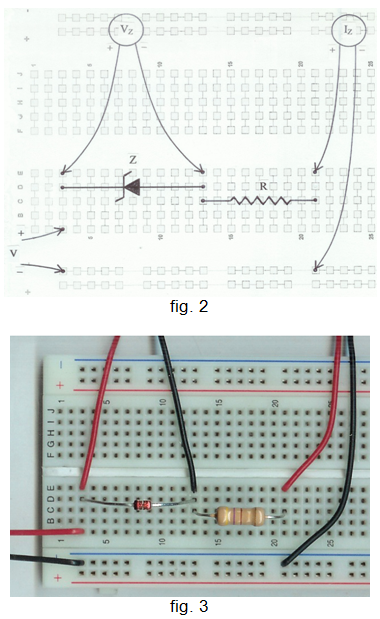

A la fig. 1 s’indica un circuit per determinar la característica de la tensió inversa VZ en funció del corrent invers IZ d’un díode zener. A la fig. 2 s'indica la planificació del muntatge i a la fig. 3 el muntatge. La banda fosca arran d’un extrem del díode correspon al càtode.
El circuit és el mateix que l’utilitzat per assajar els díodes de Si i Ge anteriors, però s’han distribuït els components a la placa de forma diferent. La relació de components i aparells pot ser:
Es suggereix ajustar els valors del corrent IZ, en mA, al voltant dels següents:
0,1 0,5 1 2 5 10 15 20 25 30 35 i 40

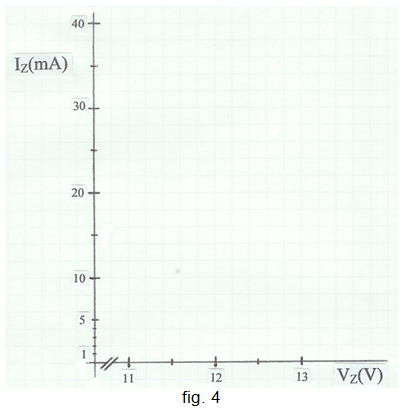

i prendre els valors de la tensió VZ corresponents. S’acostuma a representar la gràfica amb IZ en ordenades i VZ en abscisses. Interessa comprovar el comportament del díode al voltant dels 12 V, llavors es pot dibuixar una gràfica amb els eixos graduats com es suggereix a la fig. 4.
Determineu la resistència dinàmica del zener ΔVZ/ΔIZ.
La segona part de l’assaig consisteix en muntar un circuit que estabilitzi la tensió d’alimentació a 12 V a una resistència de càrrega RL variable, partint d’una tensió V d’uns 30 V. A la fig. 5 s’indica el circuit, a la fig. 6 la planificació del muntatge i a la fig. 7 el muntatge.
Els components a afegir per a aquest segon circuit són:
2 ponts p2
1 “ p4 Diverses resistències de càrrega RL:
1200 Ω/0,5 W 560 Ω/0,5 W 330 Ω/1 W 270 Ω/1 W 220 Ω/1 W 180 Ω/1 W 150 Ω/1 W i 100 Ω/0,5 W
Suggeriments per comprovar el funcionament del circuit:
• Ajusteu la tensió V a uns 30 V i anoteu la tensió de sortida VZ en buit que resulta.
• Aneu carregant progressivament la font amb les resistències de càrrega i anoteu per a cadascuna la tensió VZ que resulta.
• Comproveu a partir de quina càrrega la font deixa d’estabilitzar la tensió i si això està d’acord amb les previsions que s’hagin pogut fer al respecte.
• Calculeu la resistència interna equivalent Rg de la font estabilitzada i raonaeu quina relació té amb la resistència dinàmica del zener.
