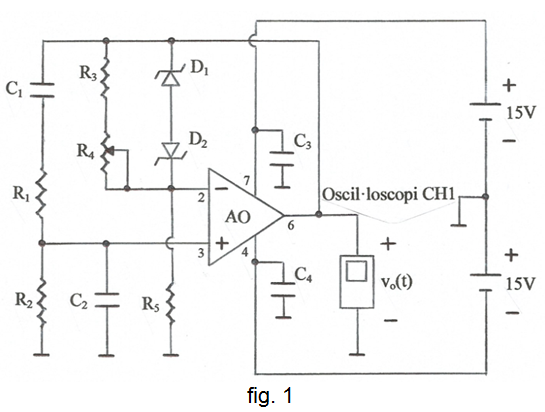

A la fig. 1 s'indica l'esquemàtic.

            Les resistències fixes són  0,25W  de dissipació.

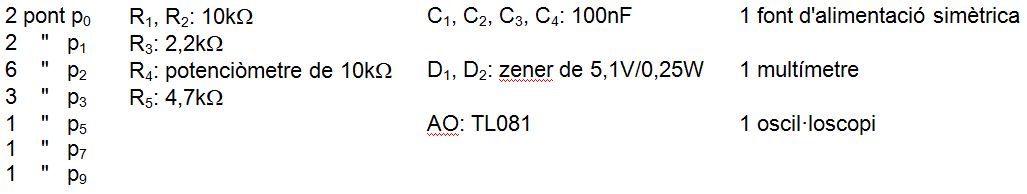

            Relació de components:

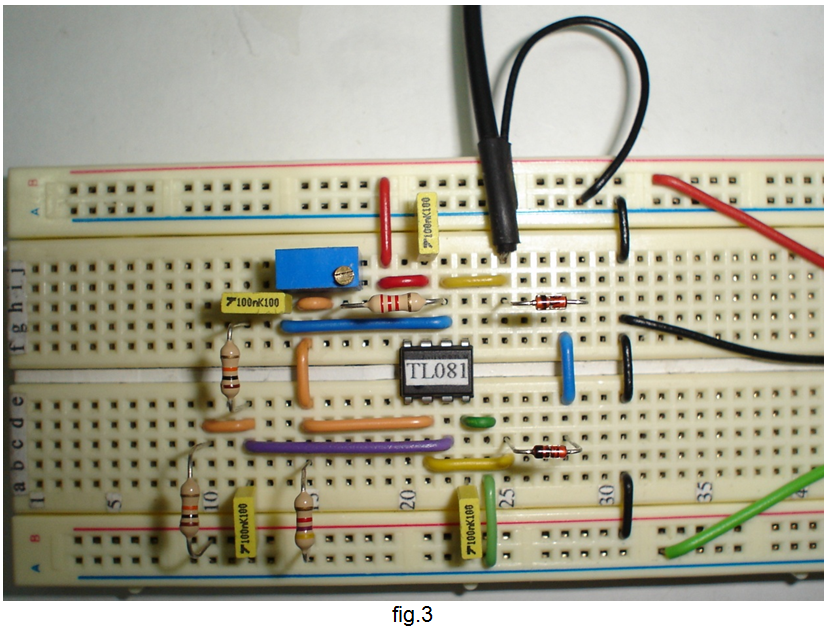

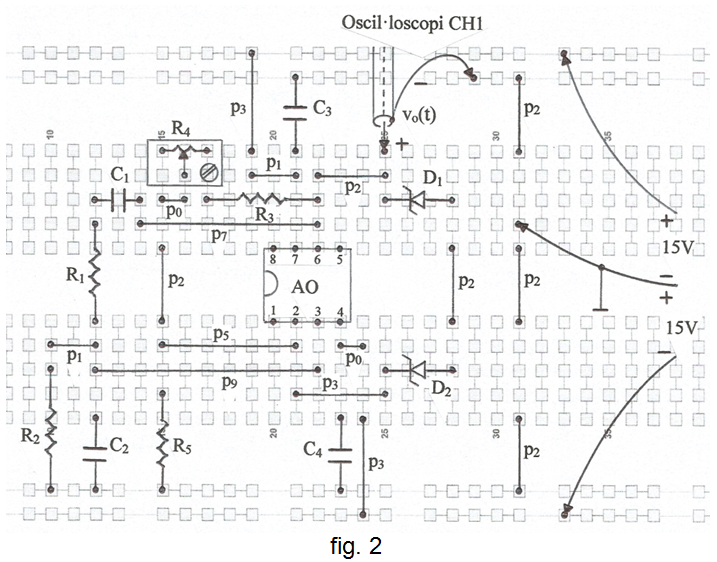

             La planificació del muntatge s'indica a la fig. 2 i a la fig. 3, una fotografia.

             Procediment.

            • No inseriu encara els díodes zener a la protoboard.

            • Abans d'inserir el potenciòmetre  R₄  a la  protoboard  ajusteu-lo al seu valor mínim, entre els terminals que correspongui, amb la qual cosa el circuit no oscil·larà.

            • Aneu augmentant el valor de  R₄  fins que l'oscil·lador arrenqui.

            • Mesureu el valor de  R₄  en aquestes condicions per comprovar que està sensiblement d'acord amb les previsions que s'hagin pogut fer.

            • Comproveu que per assegurar l'arrencada de l'oscil·lador cal acceptar cert grau de distorsió del senyal sinusoïdal que genera el circuit.

            • Comproveu que la freqüència del senyal obtingut està sensiblement d'acord amb la prevista.

            • Inseriu els díodes zener -observeu que estan en sèrie i invertits- i comproveu que el valor de pic del senyal queda limitat a la tensió zener més la caiguda de tensió directa d'un díode de  Si.

            • Comproveu que la presència dels díodes millora la distorsió del senyal obtingut encara que s'augmenti  R₄  excessivament, la qual cosa assegura una arrencada enèrgica de l'oscil·lador.

            • Es poden emprar altres díodes, la tensió zener dels quals més la caiguda de tensió directa d'un díode de  Si  sigui inferior a la tensió d'alimentació.

            • A la fig. 4 s'indica l'opció de substituir els díodes zener per un parell de díodes rectificadors de  Si , per exemple, D₁, D₂: 1N4148, en paral·lel i invertits, amb la qual cosa s'obtindrà un valor de pic del senyal igual a la caiguda de tensió directa d'aquests.

fig. 4

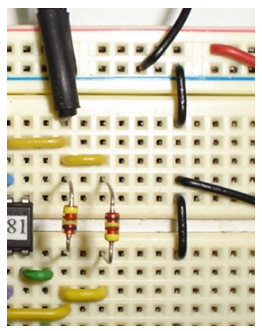

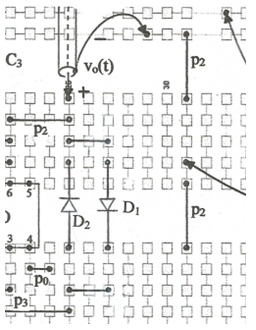

               A la fig. 5 s'indica la planificació del muntatge i a la fig. 6, una fotografia.

fig. 5

fig.6
