L'esquemàtic s'indica a la fig. 1.
Les resistències fixes són de 0,25 W de dissipació.
La inductància és de tipus axial amb nucli de ferrita.
Els condensadors C2 i C3 són de coeficient de temperatura nul -npo
Relació de components:
La identificació dels terminals del transistor s'indica a la fig. 2.

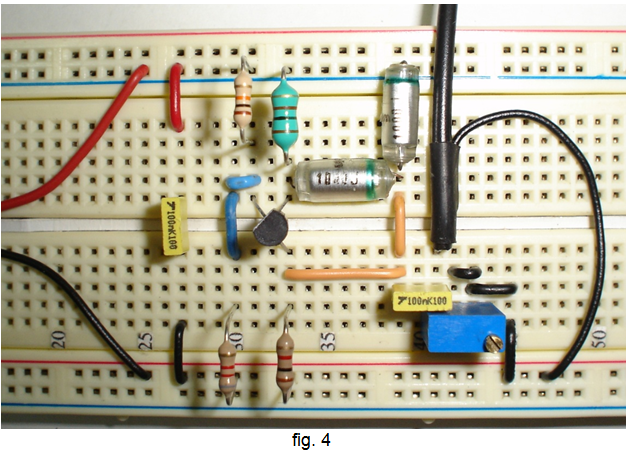

La planificació del muntatge s'indica a la fig. 3 i a la fig. 4, una fotografia.
Comentaris i suggeriments:
El coeficient de temperatura nul exigit per als condensadors contribueix a millorar l'estabilitat de la freqüència de l'oscil·lador. Per la mateixa raó el factor de qualitat de la inductància interessa que sigui elevat, per la qual cosa, en determinats muntatges, la inductància axial amb nucli de ferrita emprada en aquest exemple no seria adequada.
Comproveu que la freqüència del senyal obtingut està sensiblement d'acord amb la previsió que s'hagi pogut fer.
La resistència de càrrega R4 permet determinar experimentalment la resistència interna equivalent de l'oscil·lador. Comproveu que el valor obtingut està sensiblement d'acord amb la previsió que s'hagi pogut fer.
