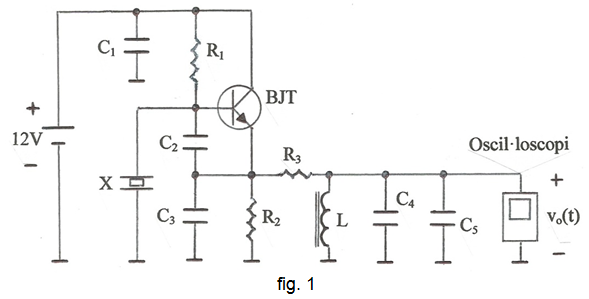

L'esquemàtic s'indica a la fig. 1.
Les resistències són de 0,25 W de dissipació.
La inductància és de tipus axial amb nucli de ferrita.
Els condensadors C2, C3, C4 i C5 són de coeficient de temperatura nul -npo.

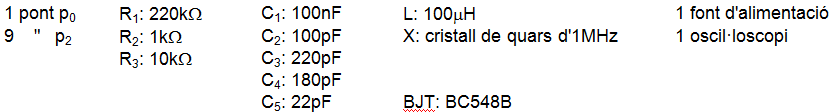

Relació de components:
La identificació del terminals del transistor s'indica a la fig. 2.

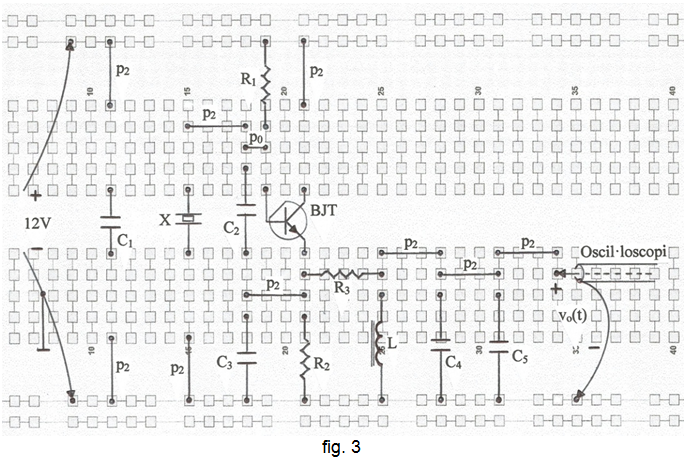

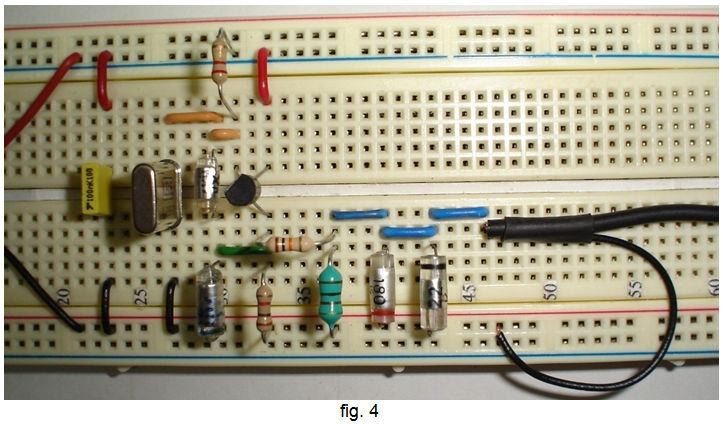

La planificació del muntatge s'indica a la fig. 3 i a la fig. 4, una fotografia.
Comentaris i suggeriments:
Si bé el cristall de quars es caracteritza per mantenir molt estable el valor de la freqüència que genera, és convenient també que els condensadors associats al circuit siguin del tipus npo i que el factor de qualitat de la inductància sigui elevat, les quals coses també contribueixen a mantenir dita estabilitat de la freqüència.
A la sortida de l'oscil·lador s'ha afegit un filtre passabanda sintonitzat a la freqüència del cristall a fi d'obtenir una forma d'ona pràcticament sinusoïdal.
Cal tenir en compte que la capacitat d'entrada de l'oscil·loscopi juntament amb la capacitat del cable coaxial que el connecta al circuit afecten al valor de la freqüència central del circuit sintonitzat.
Per afinar la sintonia del circuit sintonitzat es podria substituir el condensador C5 de 22 pF per un condensador variable, per exemple del tipus trimmer d'uns 50 pF o un altre tipus. També es poden anar tantejant valors de C5 per sobre o per sota dels 22 pF fins aconseguir el màxim valor de pic del senyal de sortida.
