A la fig. 1 s'indica l'esquemàtic.
Les resistències són de 0,25 W de dissipació.
El condensador C2 és de coeficient de temperatura nul -npo.

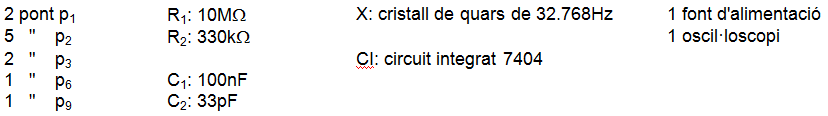

Relació de components:

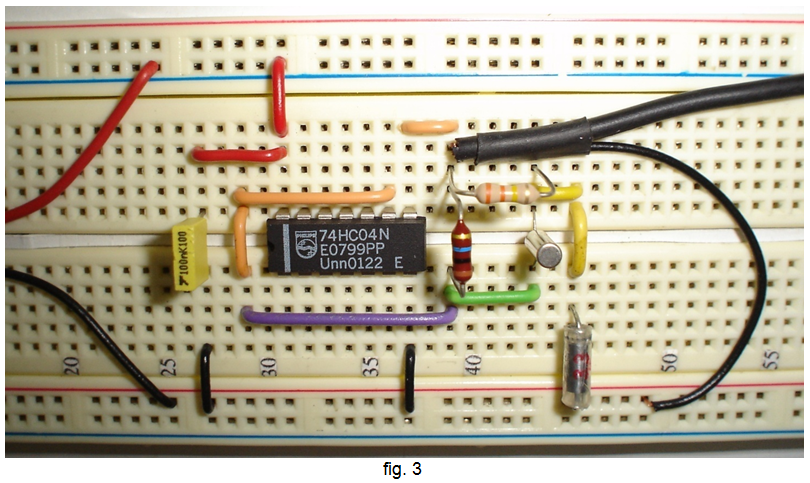

La planificació del muntatge s'indica a la fig. 2 i a la fig. 3, una fotografia.
Comentaris i suggeriments:
Si bé el cristall de quars es caracteritza per mantenir molt estable el valor de la freqüència que genera, és convenient que els condensadors associats al circuit siguin del tipus npo, la qual cosa contribueix també a mantenir dita estabilitat.
El circuit integrat conté 6 portes NOT de les quals només se n'utilitza una.
El cristall de quars emprat en aquest circuit, la freqüència del qual és de 32.768 Hz , s'utilitza en rellotges on a continuació es divideix la freqüència per 215 amb la qual cosa s'obté una freqüència d' 1 Hz.
Comproveu amb l'oscil·loscopi que el període del senyal està d'acord amb el previst.
Disminuïu el valor de la tensió d'alimentació i observeu els canvis que es produeixen a la forma d'ona del senyal. Comproveu la tensió mínima a la qual el circuit encara oscil·la.
