Es tracta d'implementar una porta XOR de dues entrades mitjançant portes NAND únicament.  La taula de la veritat d'una porta XOR de dues entrades és:

            Expressant   f   com suma de minterms:

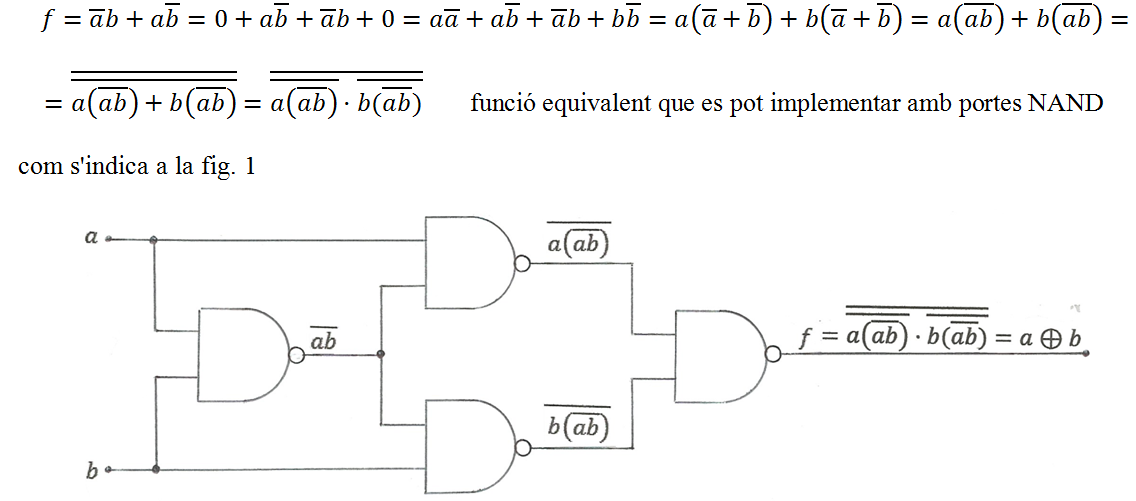

i ara manipulem   f   fins trobar l'expressió equivalent que ens permeti la implementació desitjada:

            fig. 1

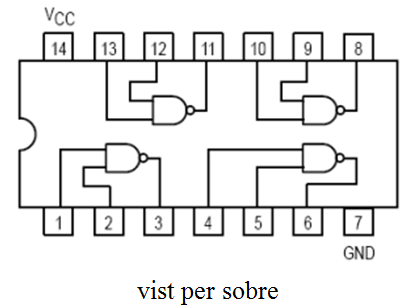

            La fig. 2 correspon al CI  74LS00  que s'utilitzarà per fer la implementació.

fig. 2

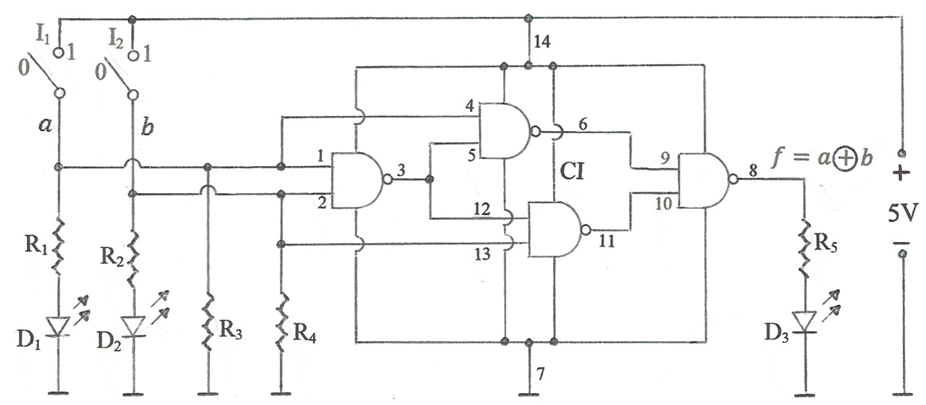

             A la fig. 3 s'indica l'esquemàtic complet del circuit a assajar.

fig. 3

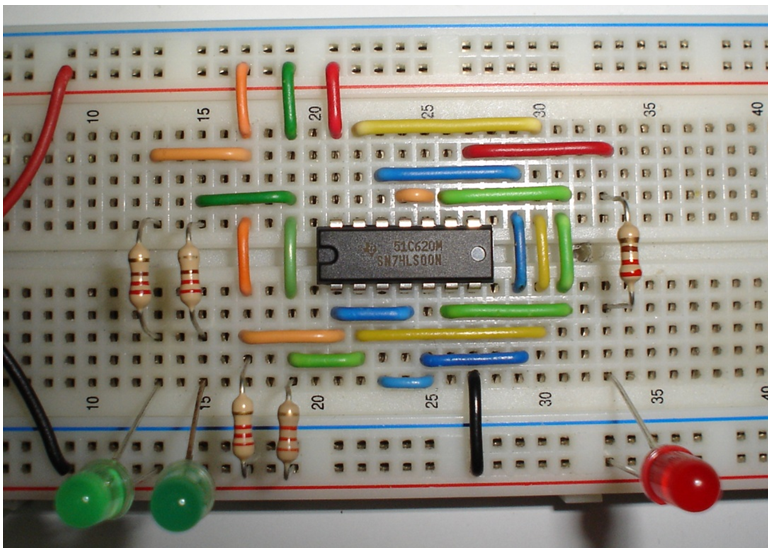

            Els interruptors  I₁  i  I₂  seran en realitat ponts de connexió.  Un  1  lògic correspondrà al pont inserit i un   0  lògic correspondrà al pont extret.  Els nivells lògics d'entrada i sortida es visualitzen amb els díodes LED incorporats al circuit.  A la fig. 4 s'indica la planificació del muntatge i a la fig. 5 una fotografia.

fig. 4

fig. 5

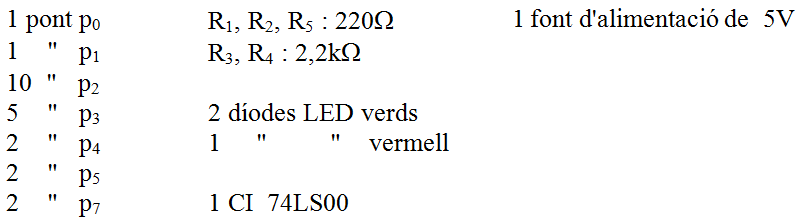

            Relació de components:

            Les resistències són de  0,25W  de dissipació.

            Procediment:  Extraieu i inseriu els ponts  I₁  i  I₂  per comprovar la taula de la veritat de la porta XOR implementada.
