A la fig. 1 s'indica l'esquemàtic. Es tracta d'una porta XOR a l'entrada 2 de la qual s'aplica un senyal periòdic de polsos rectangulars d'uns 5V d'amplitud i un cicle de treball -duty cycle- del 50%. A l'entrada 1 , i a partir del mateix senyal que s'aplica a l'entrada 2 , s'aplica un altre senyal de polsos, retardat respecte del primer senyal, generat mitjançant inversors lògics i cèl·lules de retard RC. El funcionament de la porta XOR fa que a la seva sortida aparegui un senyal de polsos de freqüència doble -raoneu-ho.
fig. 1

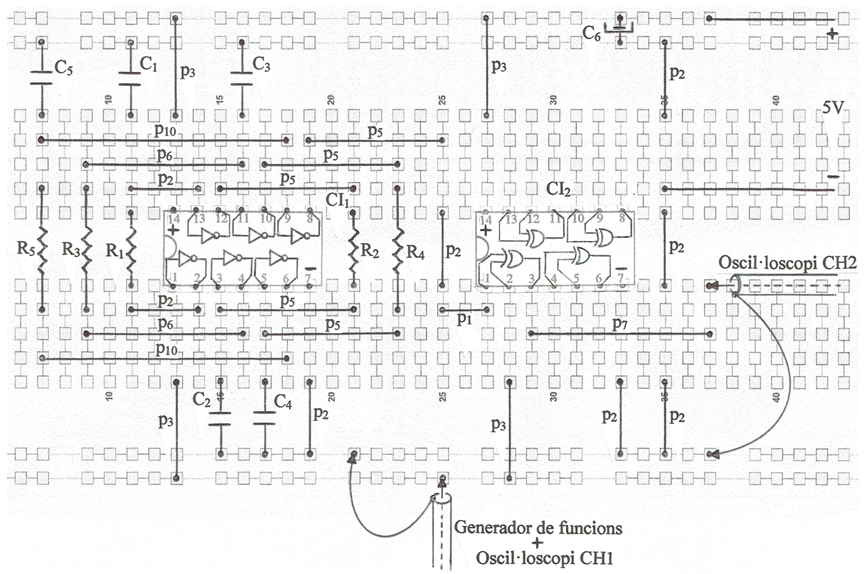

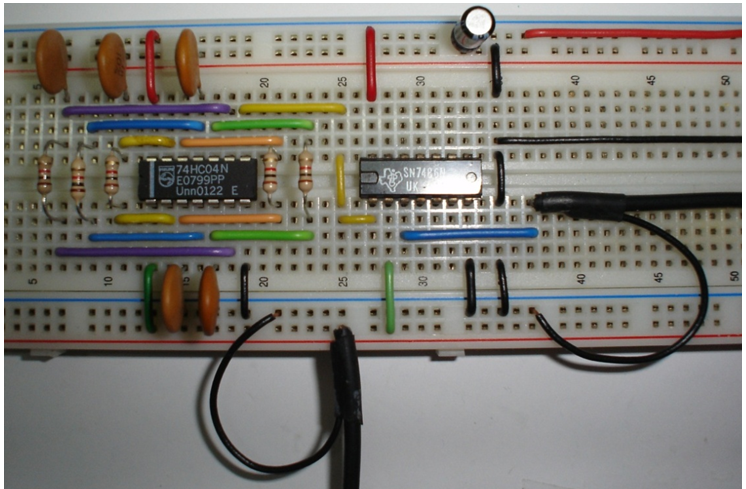

A la fig. 2 s'indica la planificació del muntatge i a la fig. 3, una fotografia.
fig. 2
Observeu que en aquest muntatge la línia inferior externa de la protoboard s'utilitza per conduir el senyal d'entrada cap als circuits integrats.
fig. 3

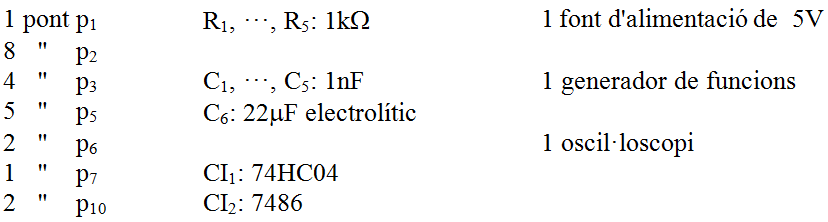

Relació de components:
Les resistències són de 0,25W de dissipació.
Procediment:

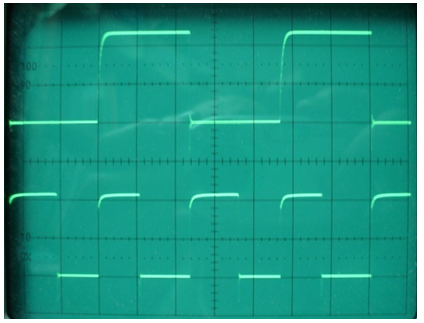

• Ajusteu la freqüència del senyal del generador de funcions a uns 70kHz amb la qual cosa el cicle de treball del senyal de sortida ha de ser, aproximadament, d'un 50% . A la fig. 4 s'indica aquesta situació. El senyal de la part superior de la pantalla correspon al canal 1 de l'oscil·loscopi, és a dir, el senyal que s'aplica a l'entrada 2 de la porta XOR i al 1r inversor. La part inferior de la pantalla correspon al canal 2 de l'oscil·loscopi, és a dir, al senyal de sortida de la porta XOR .
fig. 4

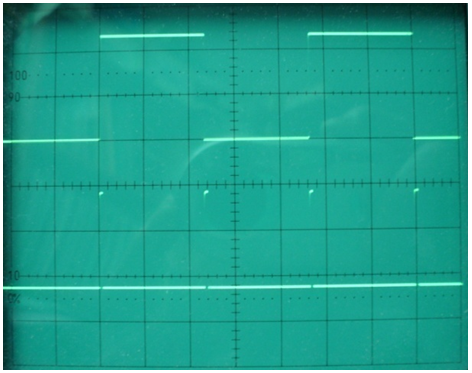

• Disminuïu la freqüència del senyal per observar que el cicle de treball també disminueix. Les imatges de la fig. 5 corresponen a una freqüència d'uns 4kHz . La sortida és ara un tren de polsos molt breus. Comproveu també que a l'augmentar la freqüència per sobre dels 70kHz el cicle de treball augmenta per sobre del 50% .
fig. 5
Suggeriments: assageu altres valors de R i/o de C .
