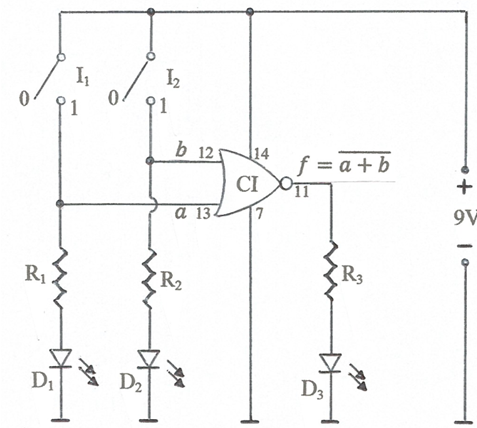

A la fig. 1 s'indica un circuit per comprovar el funcionament d'una porta NOR . Es tracta de comprovar la seva taula de la veritat:
S'introdueix un 0 lògic en una entrada quan l'interruptor corresponent està obert i llavors el LED d'aquesta entrada estarà apagat. S'introdueix un 1 lògic en una entrada quan l'interruptor corresponent està tancat i llavors el LED d'aquesta entrada estarà encès. A la sortida de la porta hi haurà un 0 lògic quan el LED de sortida estigui apagat i un 1 lògic quan aquest LED estigui encès.
fig. 1
El circuit integrat (CI) conté 4 portes NOR (fig. 2) de les quals se n'escull una per fer l'assaig.
fig. 2

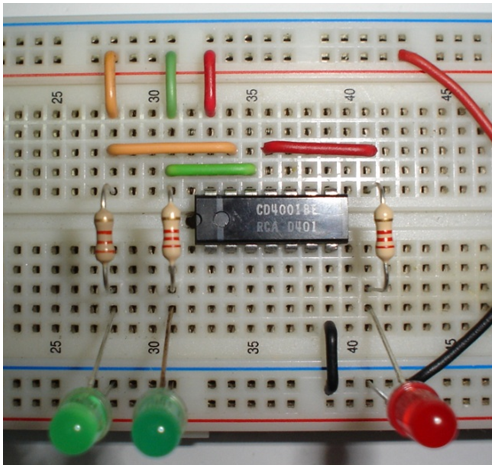

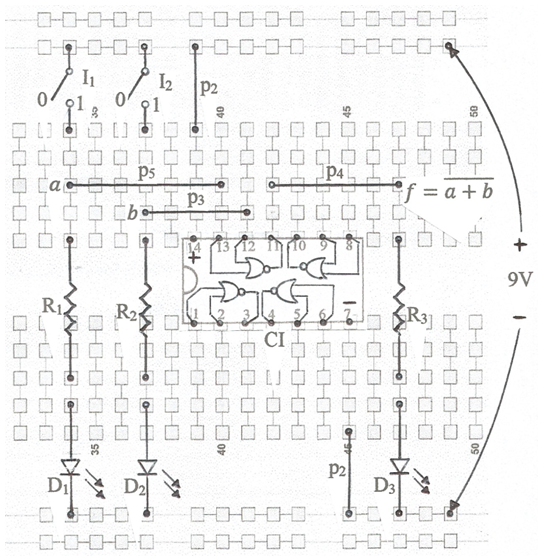

A la fig. 3 s'indica la planificació del muntatge i a la fig. 4, una fotografia.
fig. 3
fig. 4
A la fig. 4 es pot veure que els interruptors són, realment, ponts de connexió. Quan s'insereix un pont equival a introduir un 1 lògic a l'entrada corresponent i quan s'extrau, un 0 lògic.

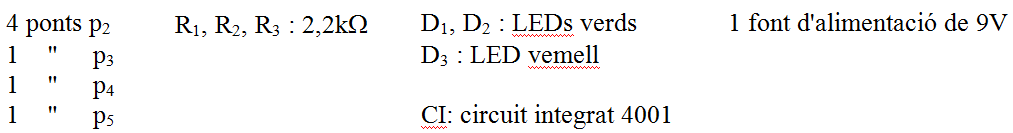

Relació de components:
Les resistències són de 0,25W de dissipació.

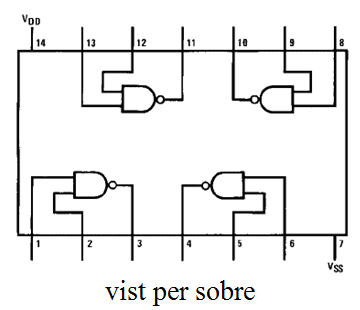

Substituint el 4001 per un 4011 (fig. 5) es pot assajar el funcionament de portes NAND.
fig. 5
La taula de la veritat corresponent és:

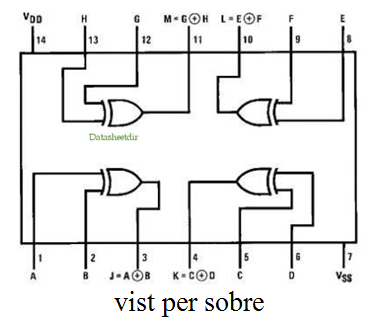

Substituint el 4011 per un 4070 (fig. 6) es pot assajar el funcionament de portes XOR.
fig. 6

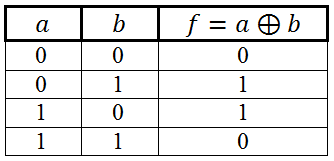

La taula de la veritat corresponent és:

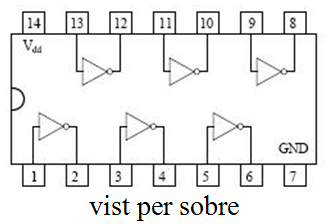

El CI 4069 incorpora 6 portes NOT (fig. 7).
fig. 7

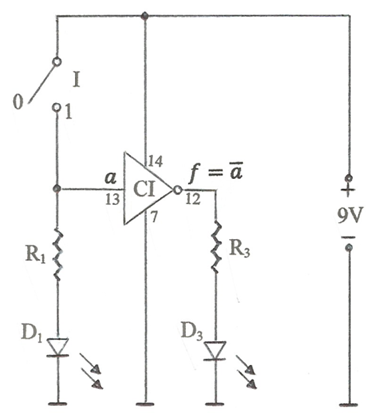

El circuit a assajar s'indica a la fig. 8.
fig. 8

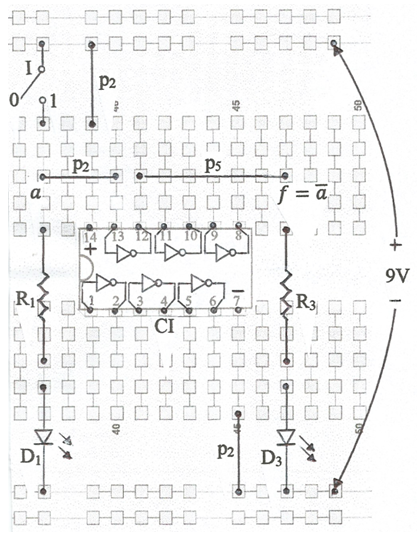

A la fig. 9 s'indica la planificació del circuit. Observeu els canvis a efectuar ja que ara només hi ha una entrada.
fig. 9
La taula de la veritat a comprovar és:
Suggeriment: aprofitant el muntatge de la fig. 3 es poden assajar també els CIs:
4071: 4 portes OR de 2 entrades
4081: 4 portes AND de 2 entrades
