Es tracta d'implementar un sistema combinacional (fig.1) on P és una entrada de programació, de manera que a la sortida s'obtingui f = AB si P = 0 o f = A+B si P = 1 .
fig. 1
La taula de la veritat haurà de ser, doncs, la següent:

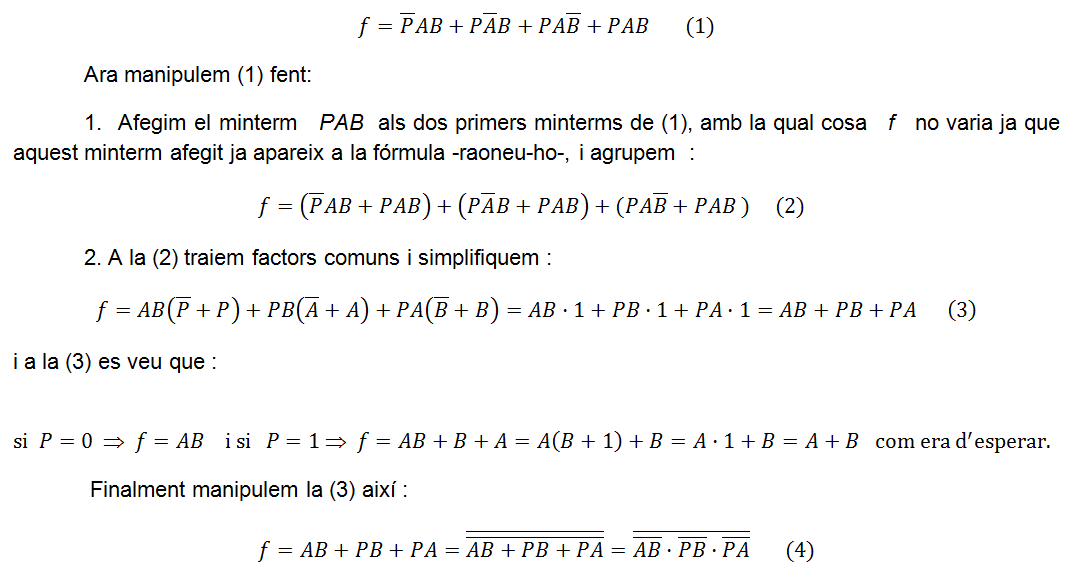

Fem la suma dels minterms per obtenir la funció f :

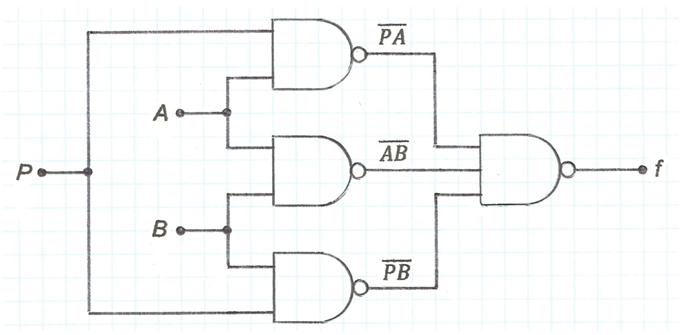

i la (4) ens diu el circuit que hem d'implementar emprant només portes NAND (fig. 2) ; tres portes de dues entrades i una porta de tres.
fig. 2

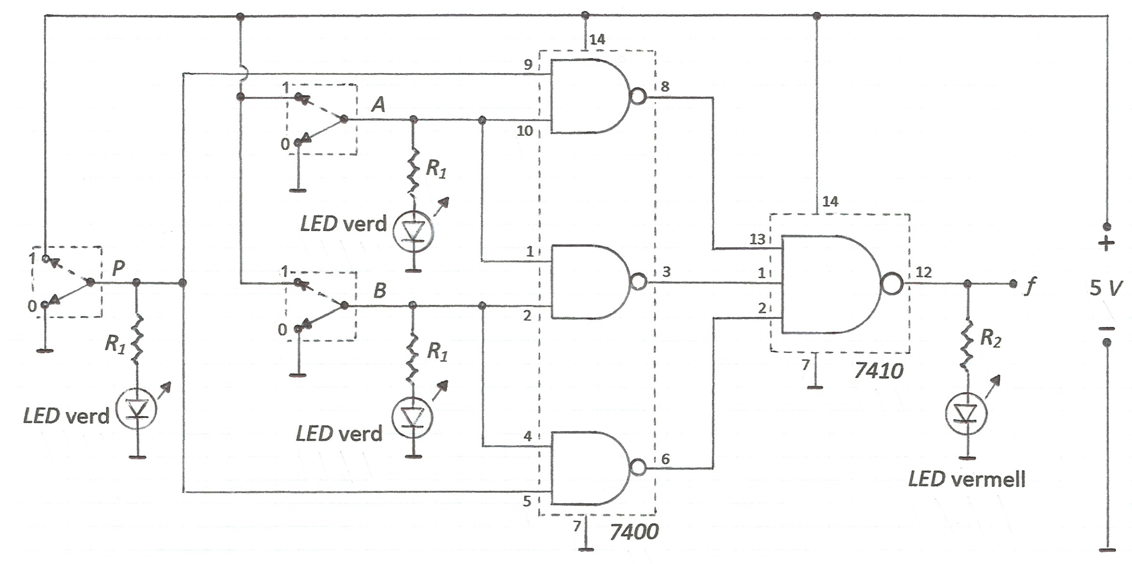

Per fer l'assaig del circuit col·locarem LEDs a les entrades i a la sortida, els quals ens indicaran els valors de les variables: LED apagat = " 0 " i LED encès = " 1 " . A la fig. 3 s'indica el circuit complet.
fig. 3
Quan els commutadors que apareixen en el circuit, realment s'implementaran mitjançant ponts de connexió que s'aniran canviant de posició per simular l'acció d'aquells.

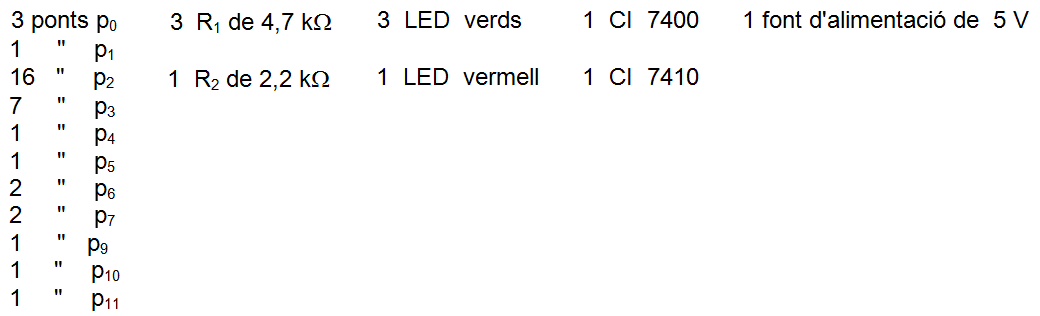

Relació de components:
Totes les resistències són de 0,25 W de dissipació i del 5 % de tolerància.

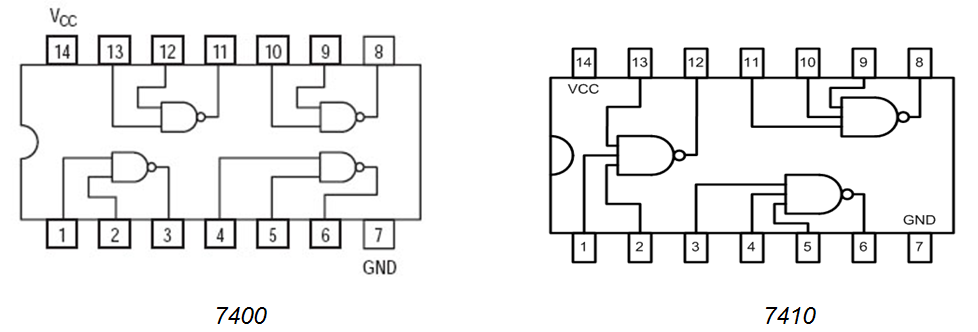

A la fig. 4 es pot veure la identificació dels terminals dels circuits integrats. De les quatre portes del 7400 només se n'utilitzen tres. De les tres portes del 7410 només se n'utilitza una.
fig. 4
Observacions:
• Per disminuir el consum del circuit es poden, si es vol, augmentar els valors de les resistències.
• A la fig. 5 s'indiquen els tres ponts p0 els quals s'han fet més llargs per poder manipular-los amb més comoditat. Quan als extrems pelats, els que van connectats a les resistències tenen una longitud d'uns 7 mm i els altres d'uns 3 , la qual cosa facilita la commutació manual ja que només cal desconnectar de la protoboard el terminal curt i fer girar el pont. La longitud de conductor de cadascun dels ponts és d'uns 47 mm .
fig. 5

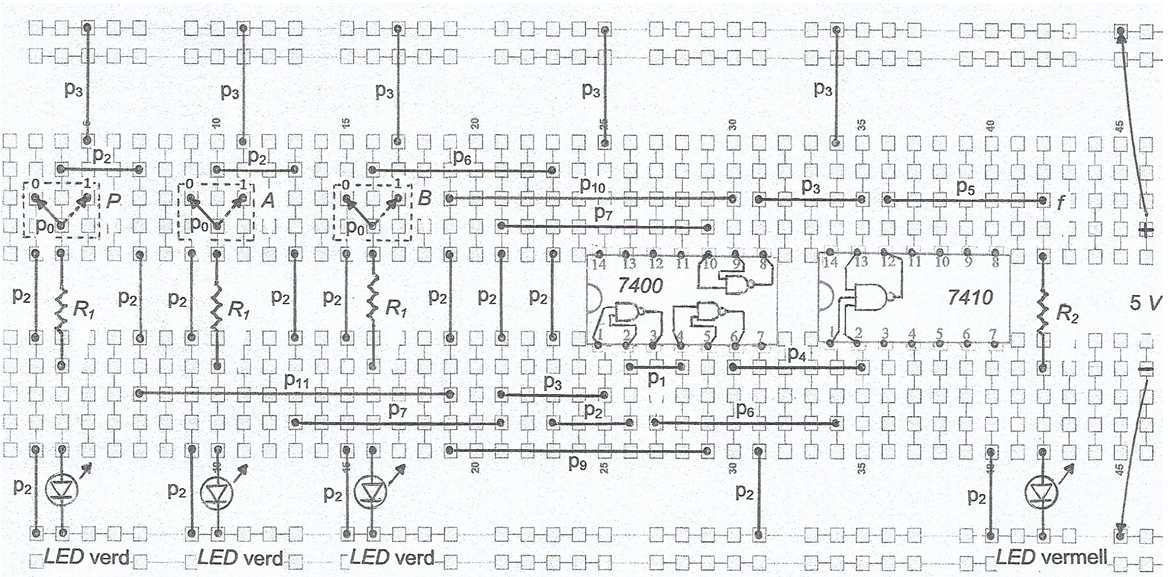

A la fig. 6 s'indica la planificació del muntatge i a la fig. 7, una fotografia.
fig.6
fig. 7
Observació: la utilització de ponts connexió amb cobertes aïllants de diferents colors facilita el seguiment del circuit.
Procediment:
• Feu les commutacions que indica la taula de la veritat per comprovar que aquesta es compleix.
